Abaqus 2024版本在不同的模塊中引入了幾個值得關注的特性和改進，增強了其進行結構和熱模擬的能力。以下是代理商碩迪科技對于關鍵更新的簡潔概述：

Abaqus/CAE

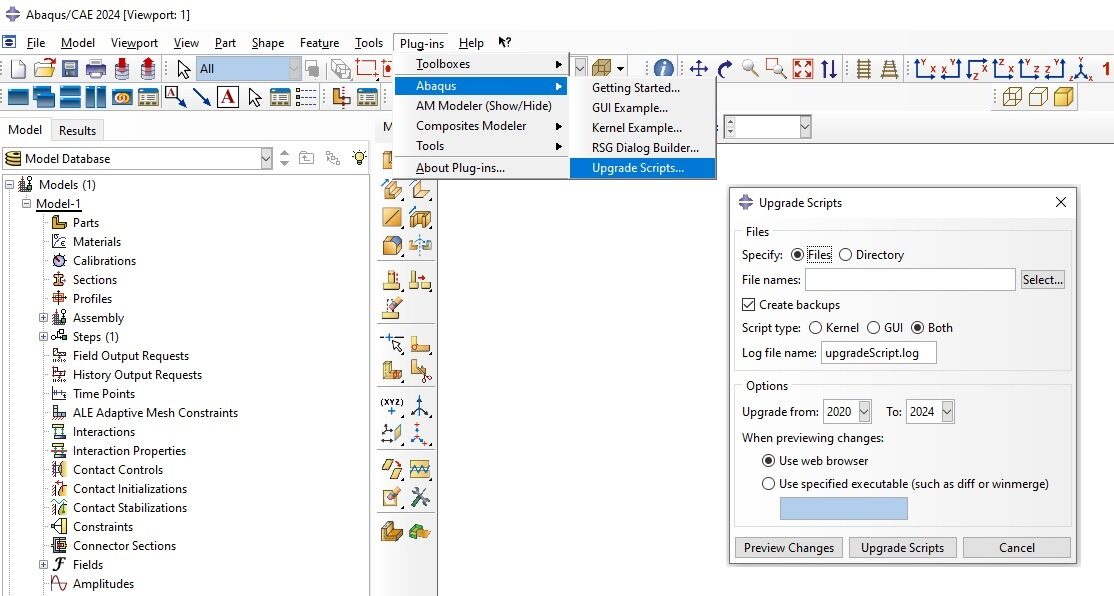

★ Python 3 的過渡：在Abaqus 2024版本中，最重要的更新是Abaqus Python和Abaqus/CAE過渡到Python 3.10，與最新的開源社區標準保持一致。這次過渡承諾提供更流暢、更安全的腳本編程體驗。然而，關鍵要注意的是，這次過渡可能會引發挑戰，尤其是考慮到現有的插件可能無法與Python 3.10無縫整合。為了解決這個問題，建議用戶在過渡階段格外小心，考慮對他們的腳本進行可能的調整。在這個過程中的一個有用的工具是Abaqus/CAE中的升級腳本工具（參見下圖），該工具可以幫助將Python 2 代碼轉換為Python 3。準備工作完成后，測試就顯得尤為重要，以確保腳本依然按期待的那樣運行。

★ 連續粒子元素的繪圖渲染樣式：用戶現在可以使用各種渲染樣式（如線框、隱藏、填充和陰影）可視化元素粒子邊緣。這些選項可以通過(View ? ODB Display Options)菜單獲取。這個增強功能為用戶提供了將不同渲染樣式分配給元素的靈活性，提供了改善的視覺體驗.

★ 步驟相關的一般接觸 (Abaqus 2024 FD01):Abqus/CAE現已支持在任何分析步驟中定義普適接觸，使得更復雜的接觸行為得以實現。

★ 接觸質量縮放： Abaqus/CAE現已支持在Abaqus/Explicit中的接觸質量變化。這個改進的優點在于可以減少對于使用在Abaqus/Explicit中非默認罰函數剛度的仿真所需的增量。接觸質量變化可以有選擇性地用于參與接觸定義的接觸表面或元素。其實施有助于改善由于高接觸處罰函數剛度對于在Abaqus/Explicit分析中全球穩定時間增量的影響，通過調整與接觸表面相關的質量，從而提高仿真效率。

★ 新增通道和帽檐剖面：增強屬性模塊以定義通道和帽檐剖面以用于梁橫截面

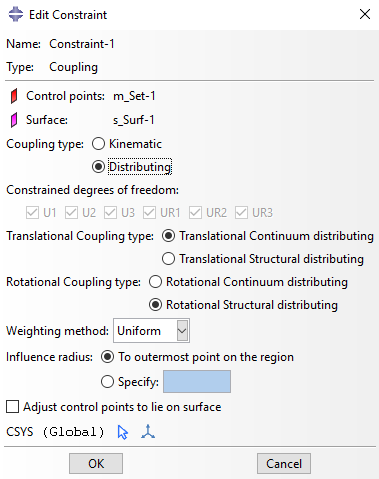

★ 旋轉耦合：在離散緊固件和耦合約束引入旋轉耦合類型以改進控制.

★ 線性化接觸設計：在Abaqus/CAE中啟用線性化接觸設計以在小滑動、無摩擦條件下在靜態攝動步驟中求解接觸狀態及接觸應力。在某些類別的接觸問題中能夠更快得出解。

分析

★ 在導入分析中約束關系的生成：當從一個Abaqus分析傳遞結果到另一個時，使用Abaqus/Explicit在導入分析過程中進行約束關系生成的功能變得非常有利。現在，約束關系是用原始配置建立的，保證了如果主要和次要表面都未改變，與原始分析結果的一致性。這不僅簡化了在導入模型中建立初始平衡的步驟，也防止了新的約束關系在之前未約束的表面上節點的生成。這樣的防止對于維持導入模型的一致性起到了關鍵的作用，特別是在處理在接觸狀態中的節點。此外，這個更新的協議保證了在導入分析中對于表面生成的相同約束關系的一致性，與原始分析結果保持一致。無論是否將用于導入的參考配置指定為原始還是更新的配置，這都是適用的。

★ 細分優化的伴隨靈敏度分析：在直接穩態動力學分析中計算伴隨靈敏度的新能力，便于細分優化。我們現在可以將受諧波激振激起穩態響應（直接解）的結構進行優化。

關鍵詞

 新的節點響應范圍指令參數：*允許在穩態動力學伴隨靈敏度分析中對計算設計響應的頻率范圍進行控制。

輸出

新的輸出變量：引入了新的輸出變量，例如

STIFN：局部法向剛度。
VN：復數表面法向運動
NSQ：實數表面法向運動的平方。
AVNSQ：面積加權的表面法向運動平方，亦即由周圍流體的聲阻抗標準化的聲功率。
FEXT：來自協同仿真或外部場定義的所有外部點載荷分量。
MEXT：來自協同仿真或外部溫度場定義所有外部點矩分量。
DISP_NORMAL_VAL：沿節點法向矢量優化位移的值。

這些更新共同提高了Abaqus 2024的能力，為用戶在模擬各種結構和熱問題時提供了改進的功能、視覺化選項和靈活性。要獲取詳細信息，歡迎隨時聯系達索官方指定【代理商碩迪科技】 400-009-9965. 或者填寫您需要了解或者解決的問題，我們將即時回復您的消息。
