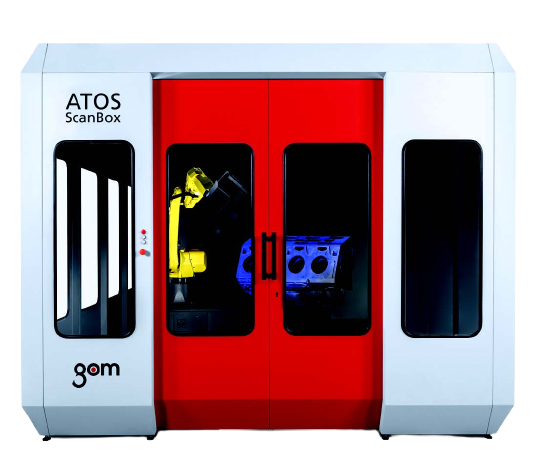

ATOS ScanBox
ATOS ScanBox
功能和應用

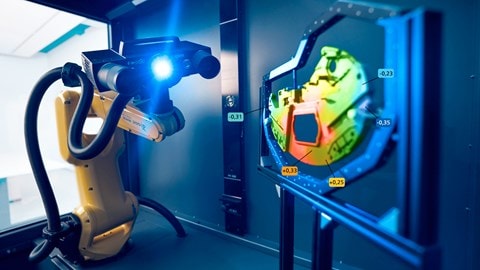

ATOS ScanBox 光學三維坐標測量系統


高精度-自動化-快速測量


GOM定制化三維測量系統滿足不同行業的高要求


在很多工業領域中，接觸式測量系統和量具正逐步被光學三維坐標測量系統所取代。運用新技術，可顯著縮短測量時間，同時有效攝取物體表面信息，且數據更詳細、更易于評估。

高精度的快速自動測量：ScanBox 三維測量系統是一種一體化解決方案，可在生產和制造過程中實現高效的質量控制。標準化測量機有 11 種不同的型號，適用于不同的應用和零件尺寸 - 從鎖鉤到完整的車身 - 提供一體化解決方案：編程、自動數字化、檢查和報告。

得益于直觀的用戶界面和虛擬測量室（VMR）作為中央控制和測量計劃軟件，這些模型易于使用。光學三維測量機可在短時間內提供實際三維坐標與CAD數據之間的全自動全場偏差。此外，功能強大的一體化軟件GOM Inspect Pro可獲取GD&T信息，修剪或孔位置。

測量速度快

和接觸式坐標測量系統相比，ATOS ScanBox組件測量和檢測時間縮短一半以上。

節省空間

所有ATOS ScanBox型號均采用簡潔設計。ATOS ScanBox 4105、5108和5120三種型號不需要固定在工廠車間地板上或?qū)Ｓ脺y量臺上，短時間內即可運輸?shù)剿栉恢谩ｋ娫垂┠?，即插即用?/p>

標準化的質量

ATOS ScanBox是經過機械安全規范認證的標準型測量系統。與項目定制型系統不同，該系統不存在成本過高、性能不足、交貨延期的風險，ATOS ScanBox通?？稍诙虝r(shí)間內提供現貨。調試時間視不同型號決定，


ATOS ScanBox三維掃描的系列

注塑件、壓鑄件及其工具、鑄模、沖壓和彎曲件通常具有復雜的輪廓和連接幾何形狀，在批量生產過程中必須進行檢查。ATOS ScanBox 4105是一款適合這些應用的高效三維測量設備。

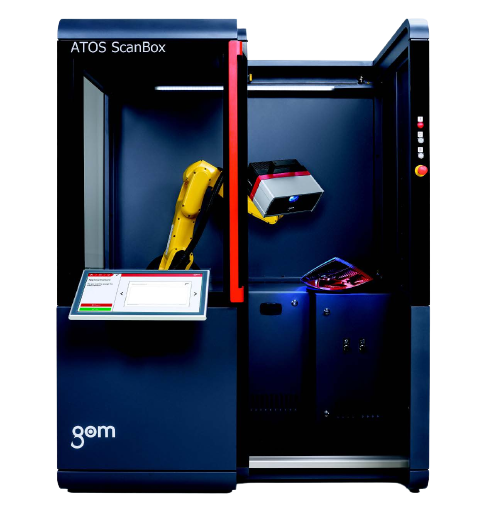

ATOS ScanBox 4系 -4105

測量尺寸最大至500mm的小型復雜部件
  • - 優化的運算系統
  • - 即插即用
  • - 高精圖像分辨率
  • - 測量不確定度遵循VDI 2634規范
  • - 一個軟件程序，兩個用戶界面

ATOS ScanBox 5系 -5108、5120

移動式測量系統，測量尺寸最大至2000mm的部件。
  • - 利于機器人和旋轉臺的模塊化系統設計
  • - 機動性 -一天之內完成快速組裝和拆卸
  • - 集成于生產中的檢測

ATOS ScanBox 5系是復雜零件自動化檢測和數字化處理的一站式解決方案.


超強負載能力 ? ATOS ScanBox 6135和6235適用于測量3.5米以下的各類大型和重型零件，如鑄件、汽車附加零件、模具等。該測量設備的旋轉臺區域可承受高達5000kg的零件重量。根據現場安裝條件，ATOS ScanBox6135的控制塔可以放置在左邊或右邊。

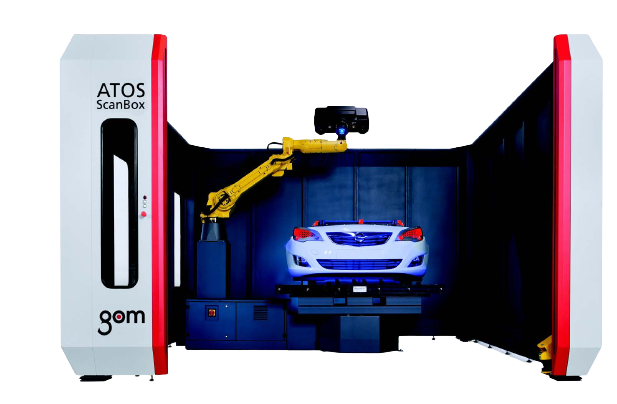

ATOS ScanBox 6系 -6130、6135、6235

6130測量尺寸最大至3000mm的部件
  • - 托盤系統
  • - 快速裝卸
  • - 全場趨勢分析
  • - 生產過程監控
  • - 兼?zhèn)涓哐b載性和測量靈活性
  • - 多工件支架

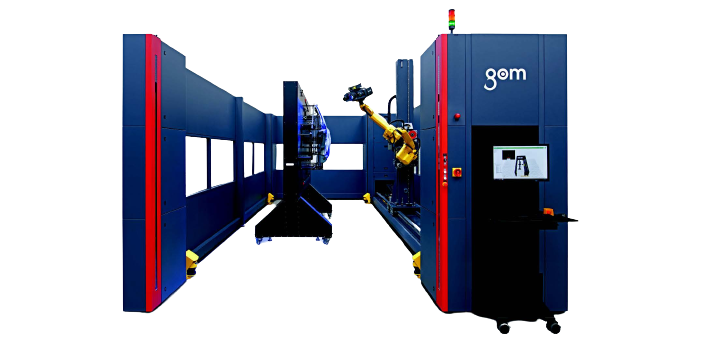

ATOS ScanBox 7系 -7160、7260

測量尺寸最大至6000mm的大型和重型部件

  • - 8軸運動系統
  • - 旋轉臺工作區-7260
  • - 控制塔臺 ? 所有安全系統諸如自動安全光傳感器、地面掃描儀和安全門系統均由控制塔臺控制
  • - 模塊式布局


ATOS ScanBox 7系主要應用于汽車制造、試模制造及沖壓車間


GOM生產的ATOS ScanBox 8系是一套針對車身外部和內部的整車測量系統。主要應用于車身測量和匹配、整車檢測和車身制造中的質量控制。

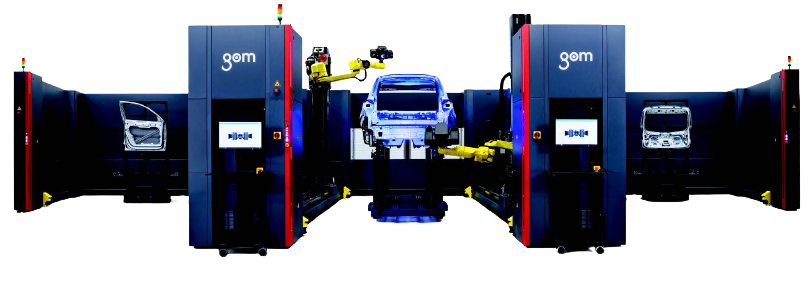

ATOS ScanBox 8系 -8160、8260、8360

雙工位測量長型和寬型部件
  • - 安裝方式 ? ATOS ScanBox 8系設備可采用無人駕駛的夾芯板運輸系統來進行安裝
  • - 復式運行的兩個8軸運動系統和測頭-對整個車身從上到下、從內到外的全方位測量
  • - 可擴展性 ? ATOS ScanBox 8系允許在左右兩側各擴展一個旋轉臺

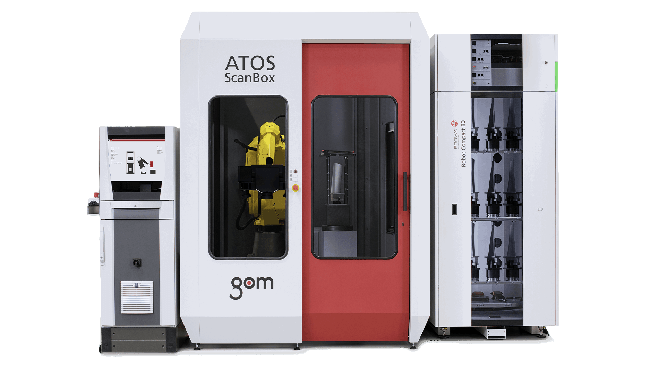

ATOS ScanBox BPS

ATOS ScanBox BPS 是批量數字化處理高度500毫米以下零件的解決方案

  • - 自運行加工時間-集成到生產的三維測量技術，無需人工干預
  • - 更高的過程可靠性
  • - 集成到生產的三維測量技術
  • - 模塊式布局


ATOS ScanBox BPS批處理系統可以為光學三維坐標測量設備實現零部件自動上下料。 為此，GOM在現有的ATOS ScanBox基礎上，向外擴展了一個搬運系統和一個可編程邏輯控制器（PLC）


工作流程

ATOS Professional 虛擬計量室 (VMR) 軟件

針對不同虛擬計量室VMR (Virtual Measuring Room) 是ATOS測量單元中所有元件的中央控制站以及測量規劃軟件。它能仿真模擬真實環境中的測量功能。通過虛擬計量室，用戶即使沒有特定機器人編程技能也能夠正常運行系統。在正式投入實際環境使用前，機器人的一切運動路徑都經過模擬和檢查，確保操作安全性。


虛擬計量室的功能性涵蓋整個測量流程

檢測計劃

機器人編程

一次性煲機

系列測量

測量評估

離線

在線

在線

下載Atox ScanBox產品手冊
