從可穿戴設備到烤面包機，幾乎所有東西都有某種程度的連接。大多數小型消費電子設備，如手機、智能手表和智能家居設備，都有復雜的連接，但容納天線和先進電子設備的空間卻很小。

各種天線覆蓋蜂窩網絡、WiFi、GPS和NFC，它們也是由電池供電的，這意味著電子元器件的性能會影響用戶體驗。如果元器件沒有適當調整并且運行效率低下，用戶將會遇到電池壽命縮短以及潛在的一些問題，比如過熱問題。

正如我們在5G 和各種物聯網中所見到的，更高頻率的傳輸意味著天線設計需要更高的精度，同時還要考慮散熱和輻射問題。

快速增長雖然帶來的了價格方面的下降，但越來越復雜的設備也帶來了新的挑戰，仿真可以幫助解決這些挑戰:與您可以使用 SIMULIA CST 在制造任何零件之前幫助優化和驗證設計，而不是將資源浪費在具有許多原型和最終階段潛在故障的迭代設計上

通過使用直接內置于 SIMULIA CST 中的各種求解器和工具可以實現這一點。

SIMULIA CST Studio Suite是一款一站式的軟件，用于表征、分析、測試和優化那些使用任何類型電磁學的設備。

4類需要進行仿真的PCB電磁元件

需要模擬的電磁元件通?？梢苑譃樗念?，它們大多數都起源于印刷電路板（PCB。相控陣天線、GPS、NFC、WiFi等都可以在PCB上設計）。

這些設計通常在專用的PCB設計軟件（如Altium或Cadence）中完成，這些軟件是功能強大的工具，但它們不具備Simulia CST那樣的模擬完整系統復雜性的能力

SIMULIA CST擁有強大的工具，可用于導入、分析、模擬和導出復雜的PCB信息。使用電子設計自動化（EDA）工具，可以將完全定義的堆棧結構帶入各種求解器環境中。

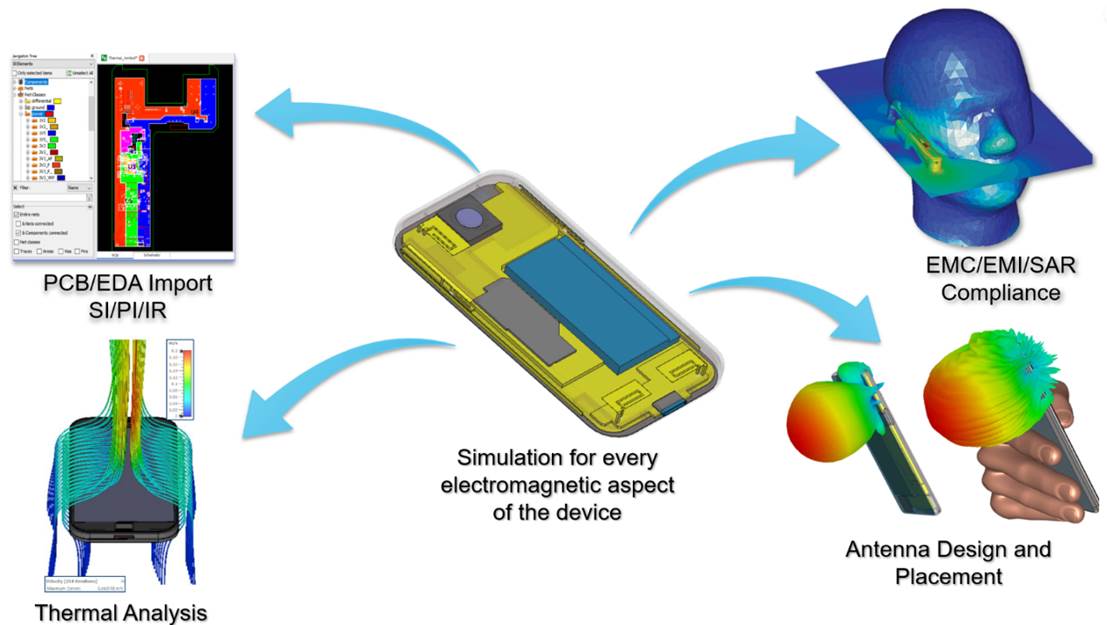

這里我們將重要的電磁注意事項分為四類，并了解SIMULIA CST如何讓我們的工作更加輕松：

▌ PCB驗證和優化
▌ 天線設計和布置
▌ 熱分析
▌ 電磁兼容性（EMC）、電磁干擾（EMI）特定吸收輻射（SAR）合規性

1. PCB驗證和優化

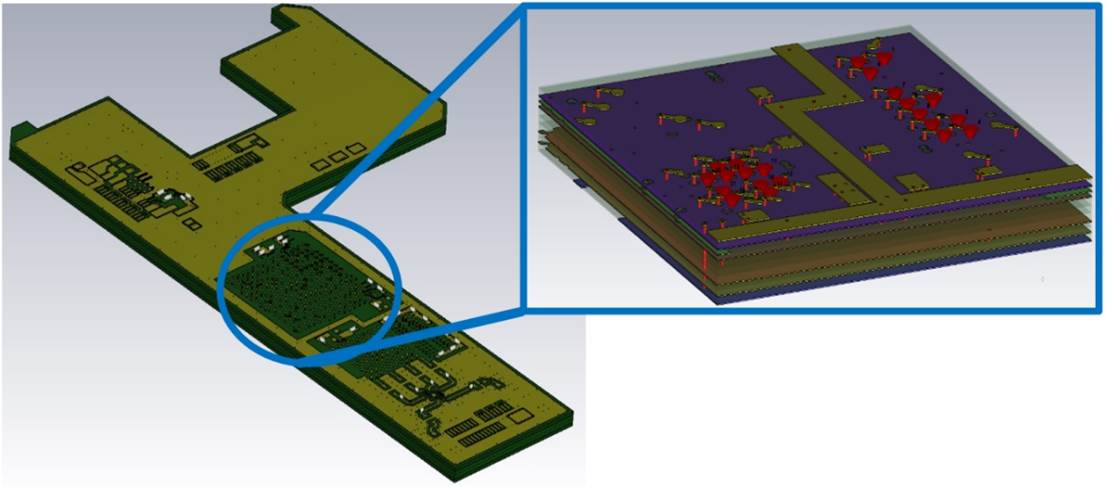

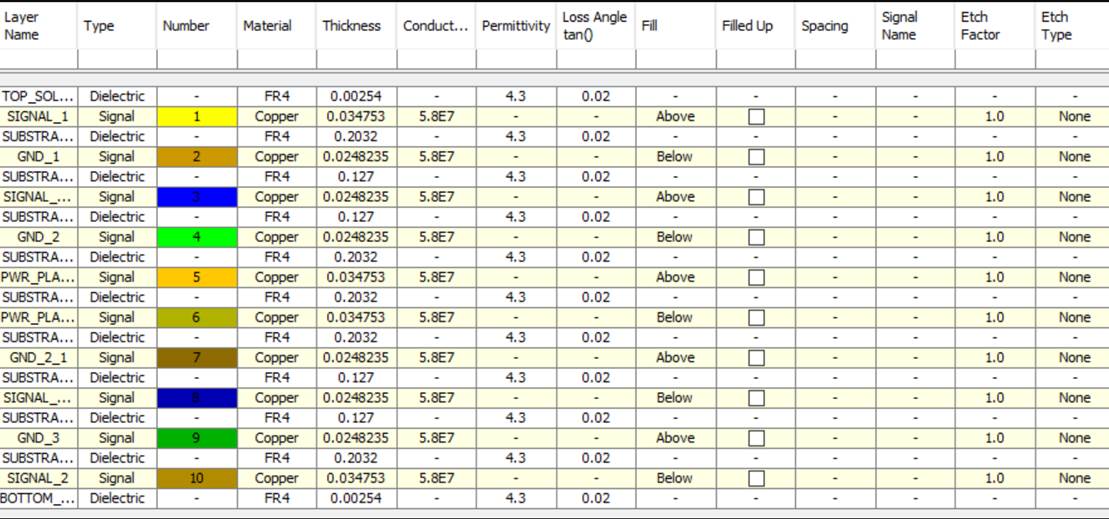

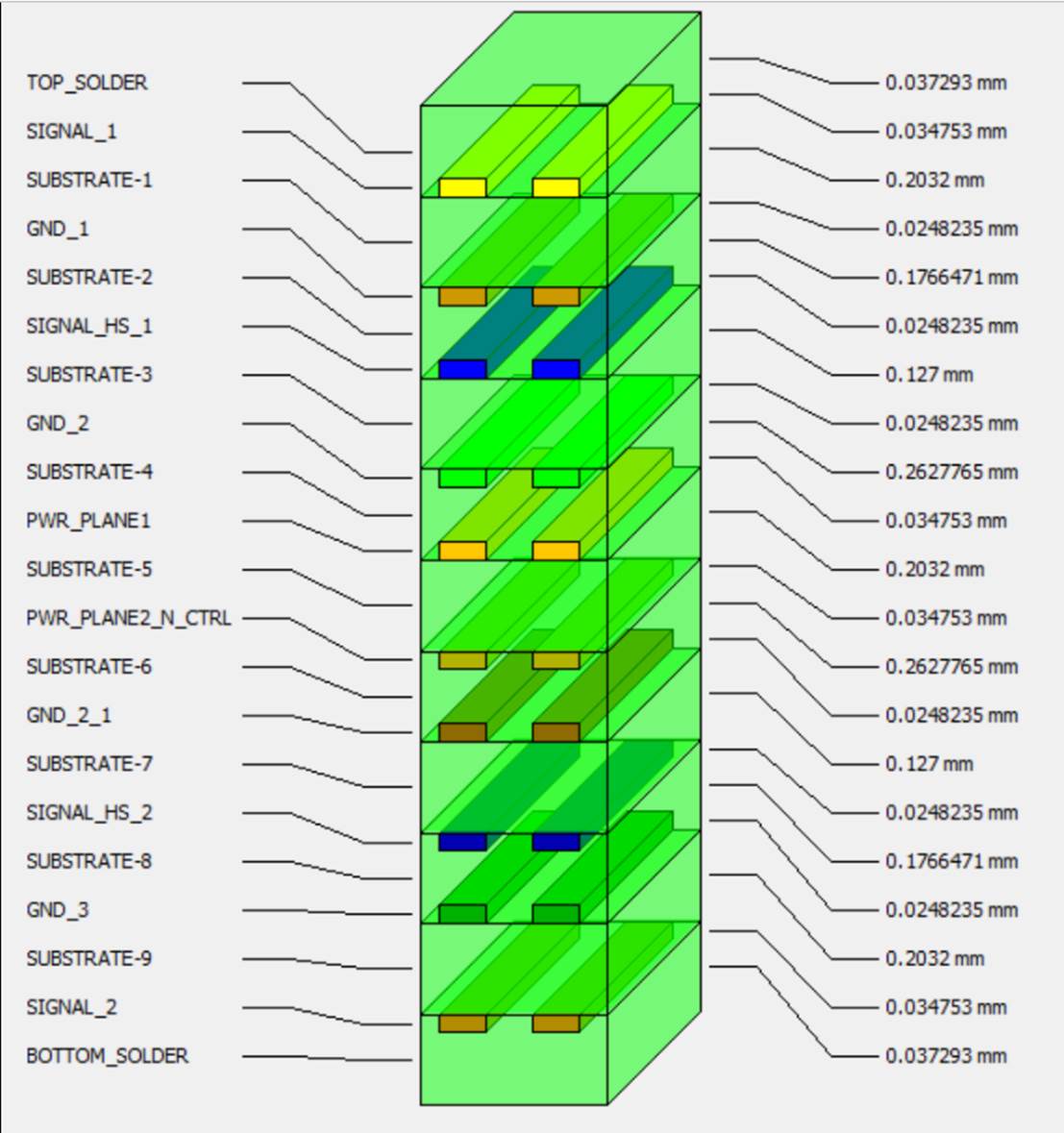

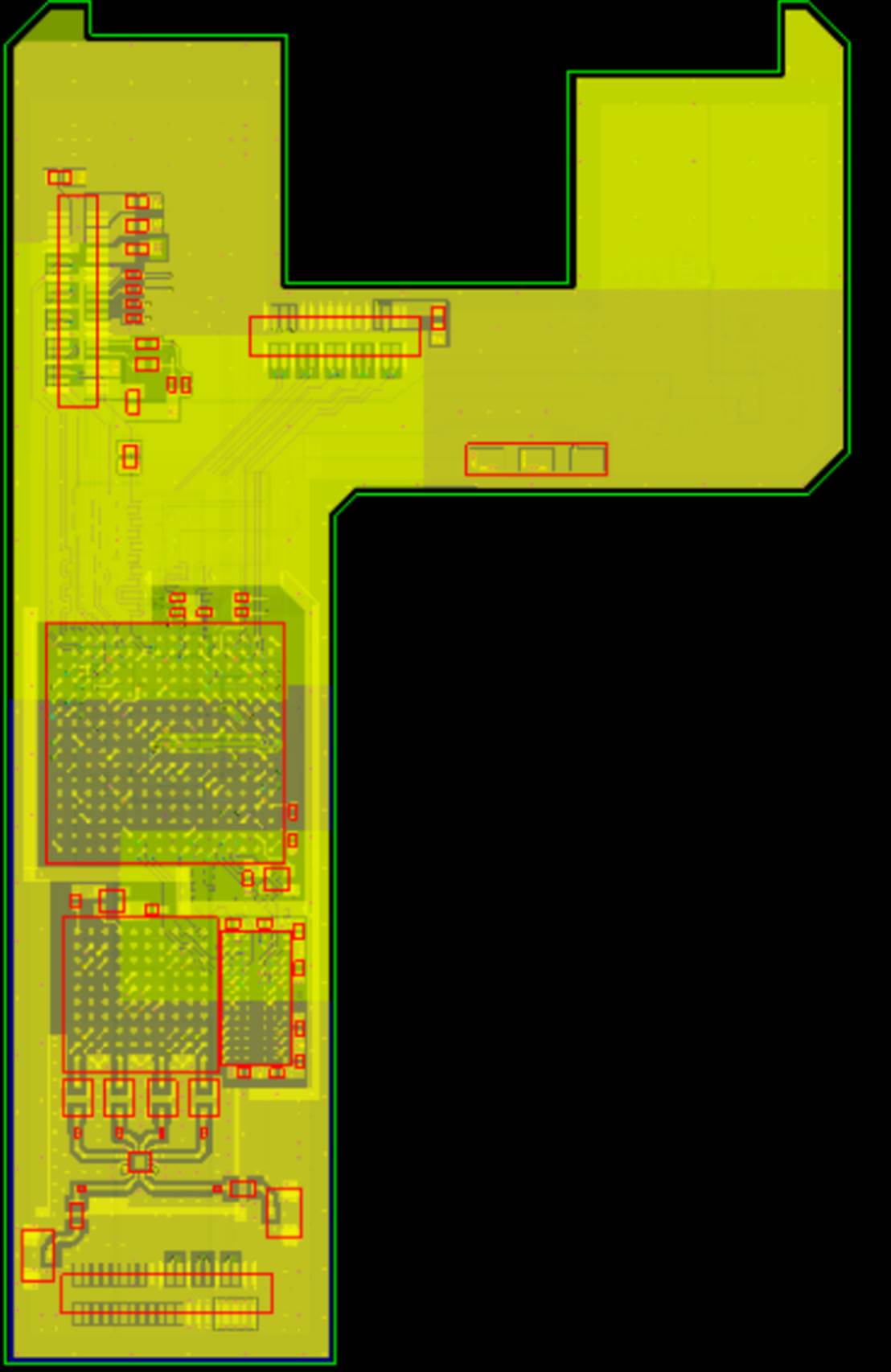

使用 SIMULIA CST 中的 PCB Studio，您可以查看層疊、進行修改、執行分析，甚至可以將文件簡單地導出到 3D Microwave Studio (MSW)。

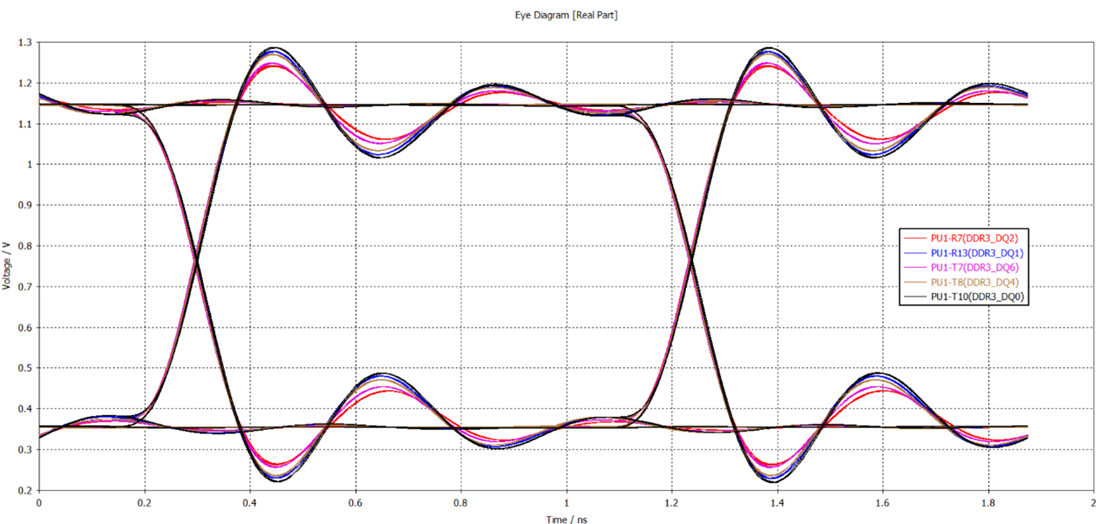

導入完成后，您可以進行各種模擬。通過幾個設置步驟，您還可以生成各種眼圖來查看多個信號路徑的信號完整性。

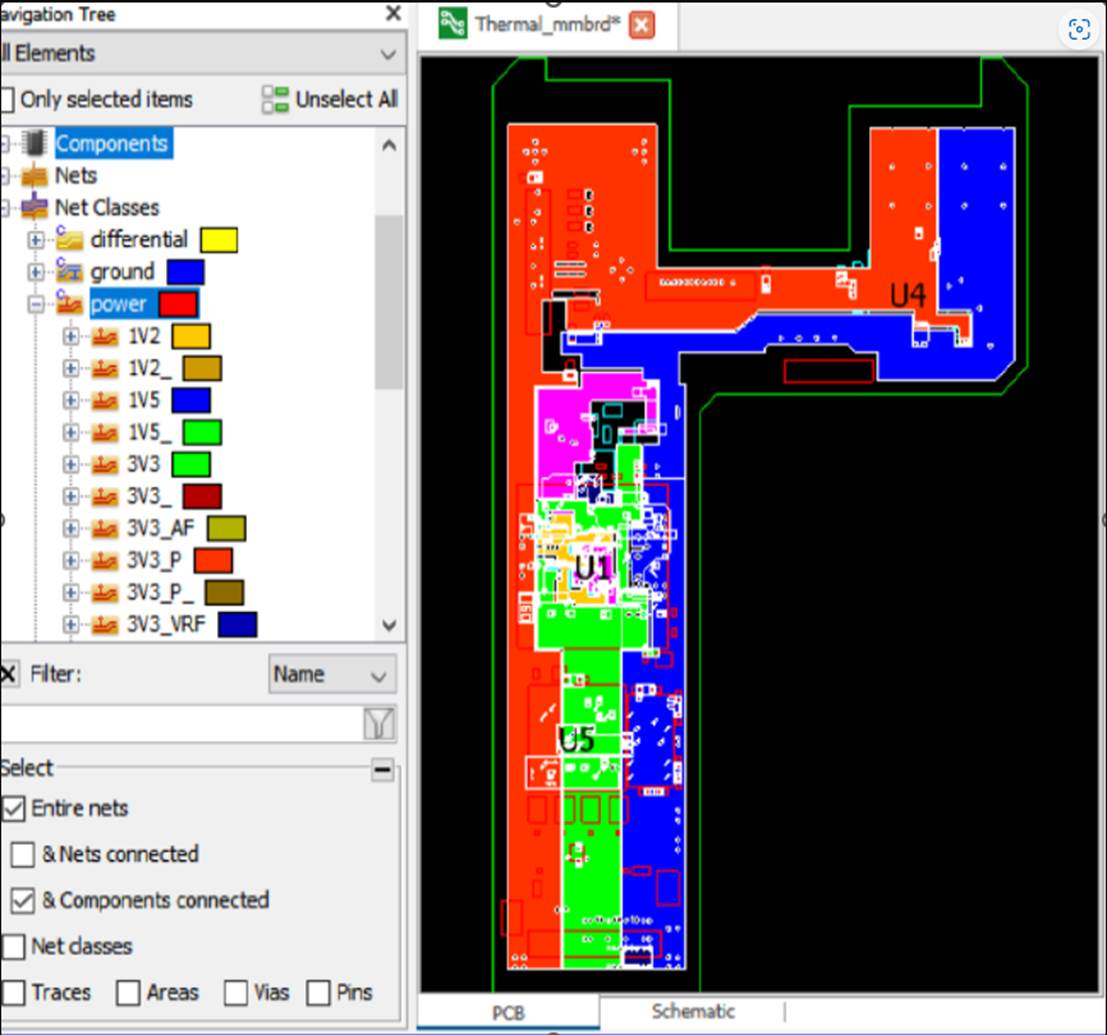

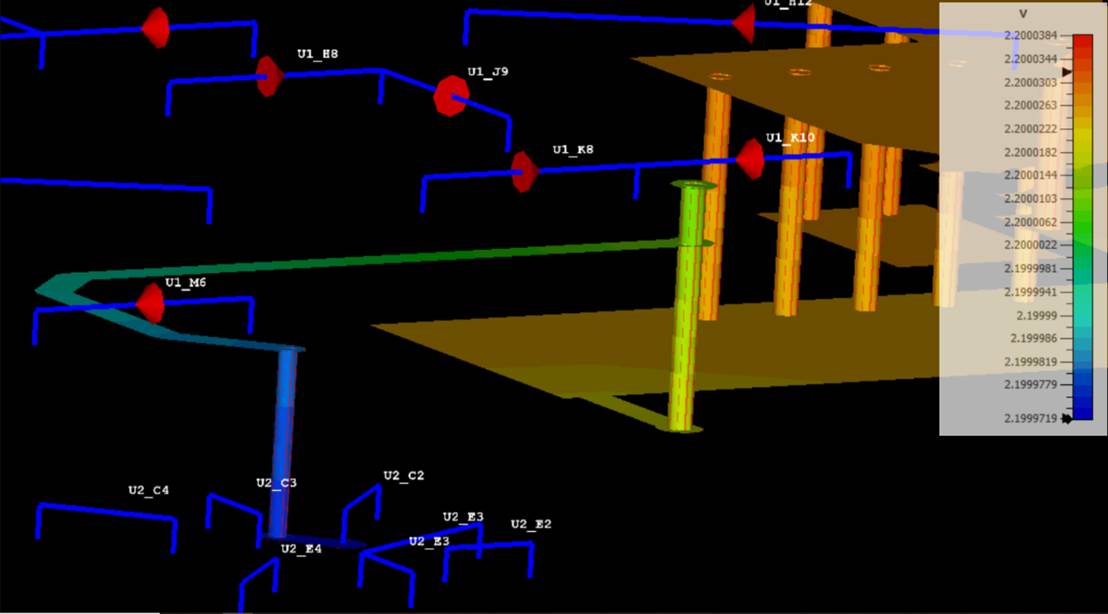

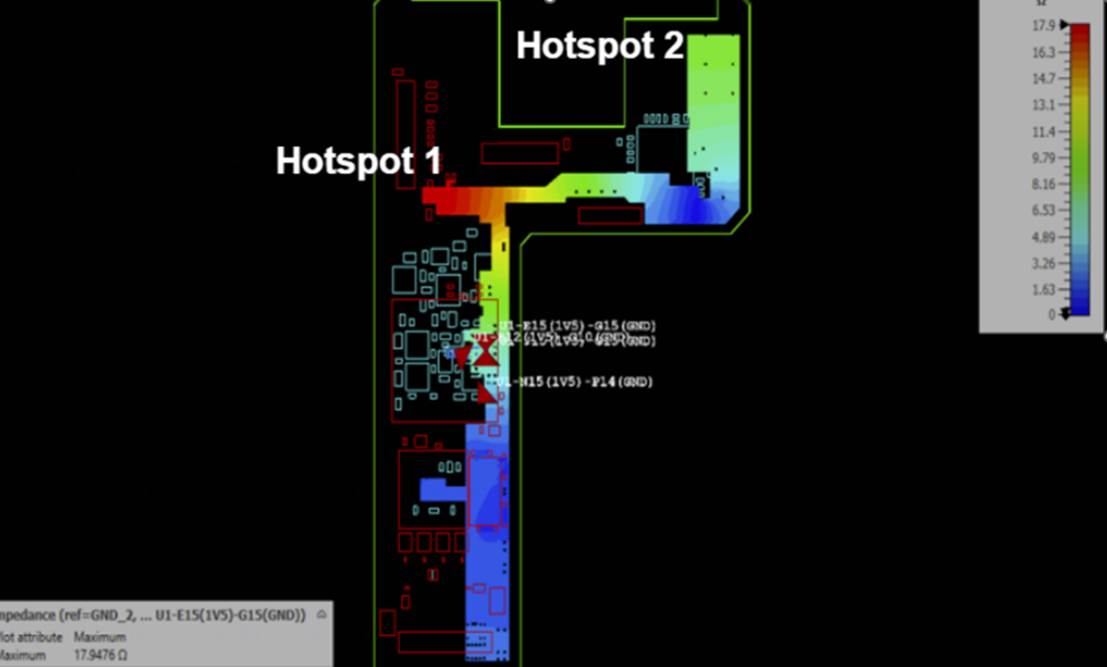

您還可以查看電源完整性、IR（電壓降）和設計規則檢查 (DRC)。

您還可以在 3D MWS 中執行分析，并使用整個電路板或特定部分的導出功能

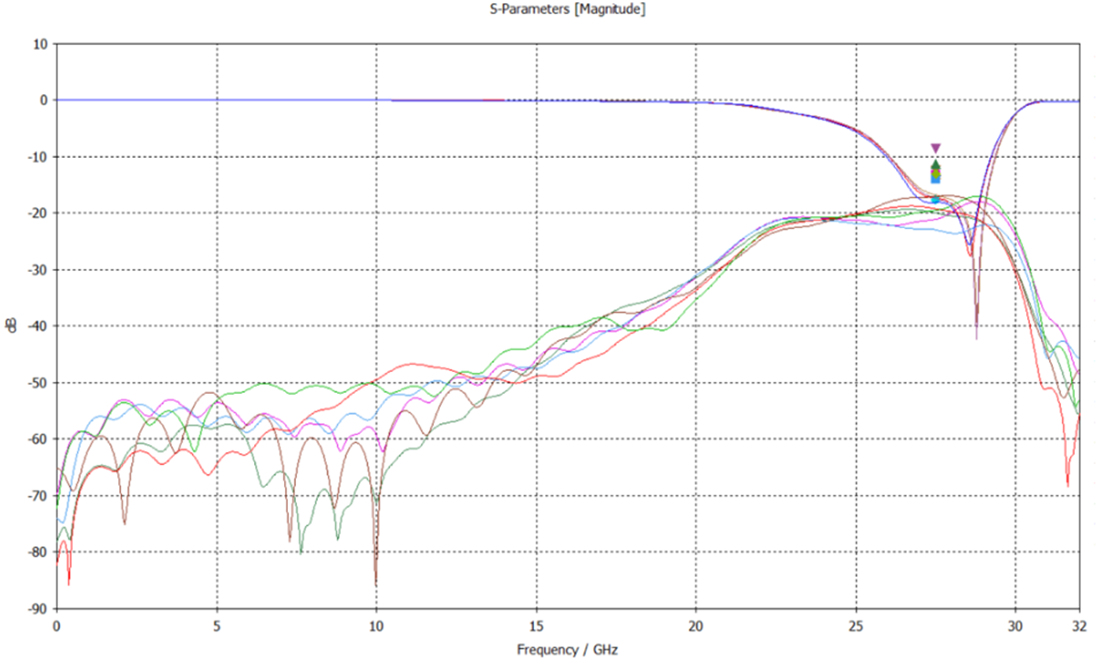

在這里可以對各個跡線進行分析，甚至合并整個系統。  這種分析是重要的一步，因?yàn)樗@示了外殼，外殼或其他元素的材料特性如何影響產品的性能!

2. 天線設計和放置

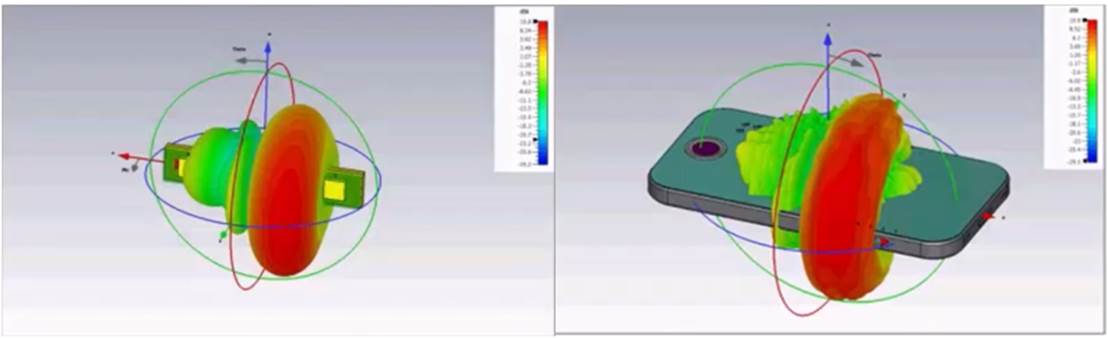

CST電磁仿真套件具有多個用于天線設計和仿真的求解器和工作環境。

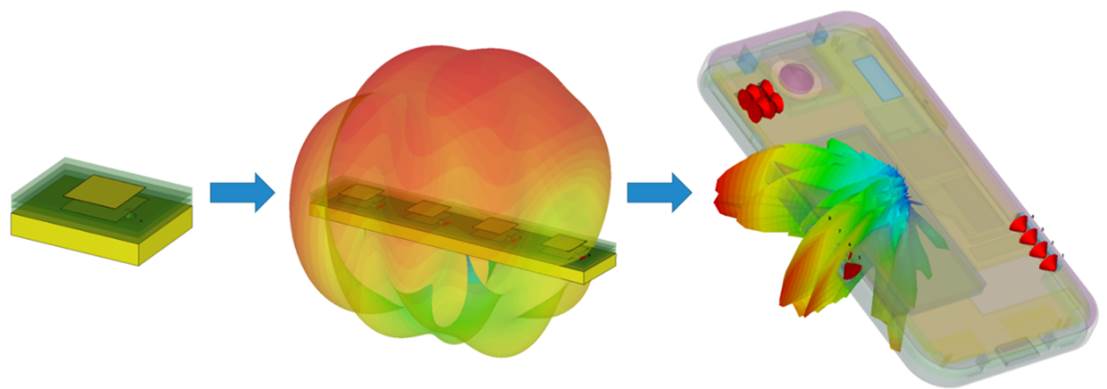

無論是從頭開始設計天線還是改進天線、從 Antenna Magus 中的龐大庫導入或從其他模型導入，SIMULIA CST 都是一款出色的天線設計軟件，可以模擬您想要的任何參數。

3. 熱分析

 由于天線設計的功率更大，并且設備尺寸更小，密度更高，接下來應該考慮熱效應和分析了。

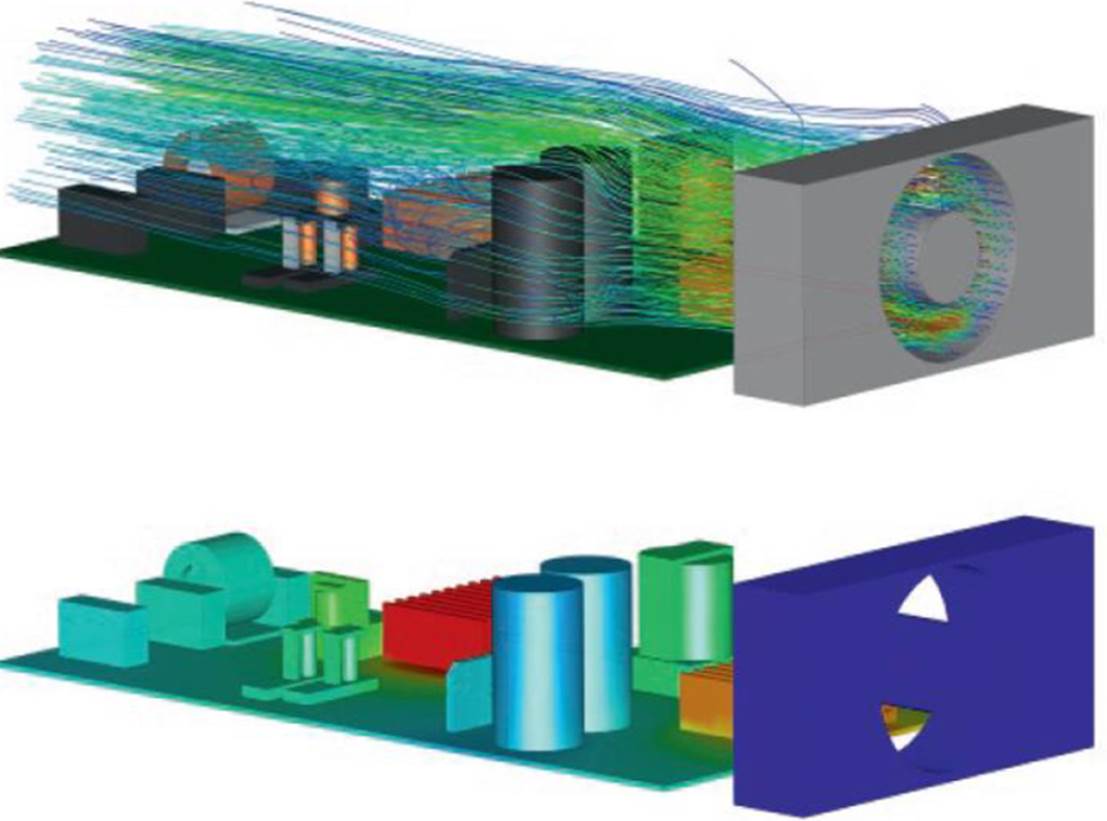

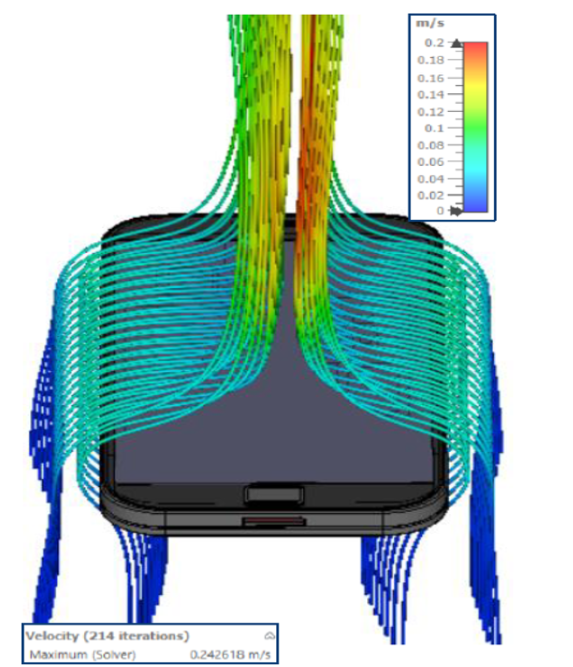

CST是一款不錯的熱仿真分析軟件：它內置多個熱解算器，可以作為獨立仿真或電磁耦合仿真。這意味著元件的熱效應可以考慮到電氣性能中，反之亦然，這些選項可用于多個求解器和環境。

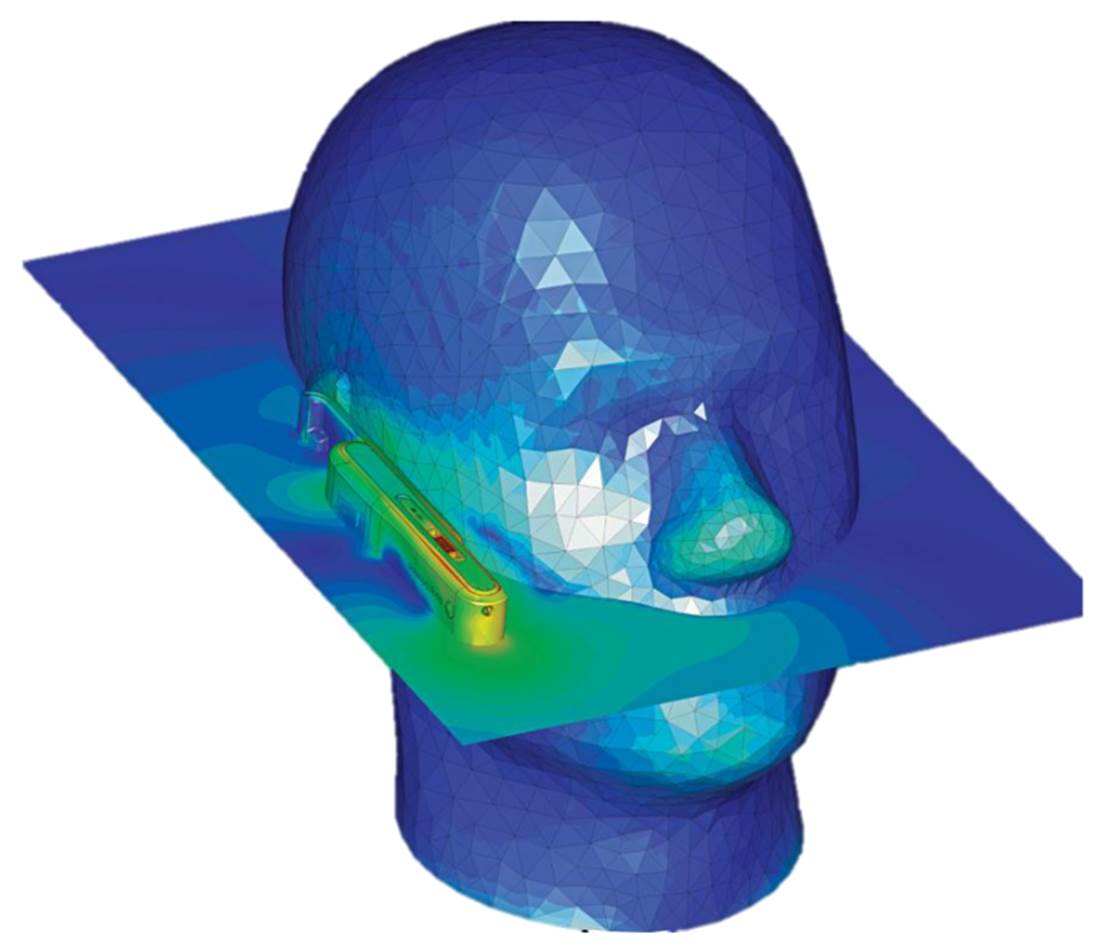

出于與熱效應類似的原因，排放控制也很重要。消費類設備必須滿足基于設備的不同排放水平的某些要求，這可以是特定吸收輻射 (SAR)，還可以是溫度限制。

4. EMC、EMI 和 SAR 合規性

與 SAR 類似，電磁兼容性 (EMC) 和電磁干擾 (EMI) 是影響產品設計性能的重要因素。EMC/EMI 可以被視為存在于設計意圖之外的任何信號。

例如，一條微帶線輻射出的信號，該信號被另一條非屏蔽線拾取。這種意外的信號干擾可能不利于您的系統設計。

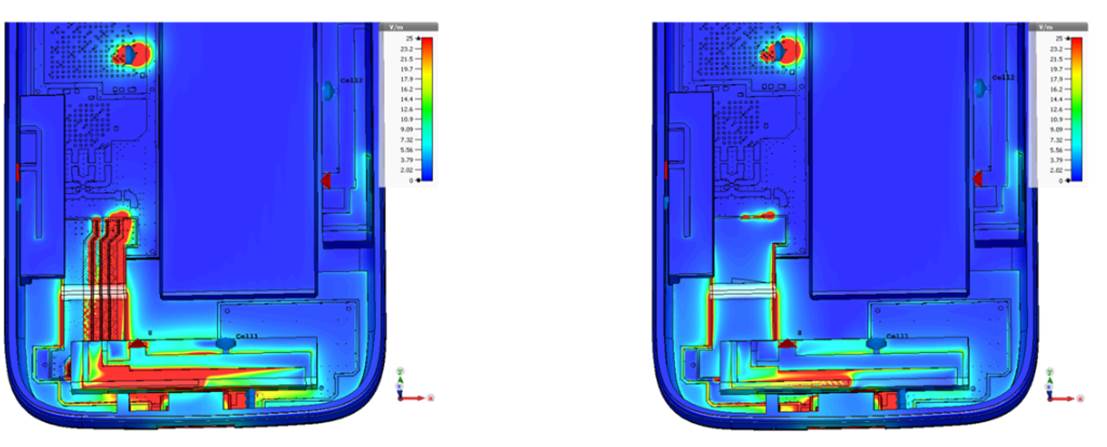

仿真可以測試 EMC 和 EMI，顯示其弱點所在，并允許您添加屏蔽或增加間距等元素來限制這些影響。

SIMULIA CST 的 EMC/EMI 求解器可以幫助量化和測試設計中的 EMC/EMI 程度

SIMULIA CST Studio Suite提供真正獨特的一站式解決方案，滿足您從大到小的所有電磁設計需求。
