SOLIDWORKS 2023 為 SOLIDWORKS Flow Simulation 帶來了許多新功能。這篇文章將詳細介紹SW流體仿真最顯著的功能并概述其余功能。

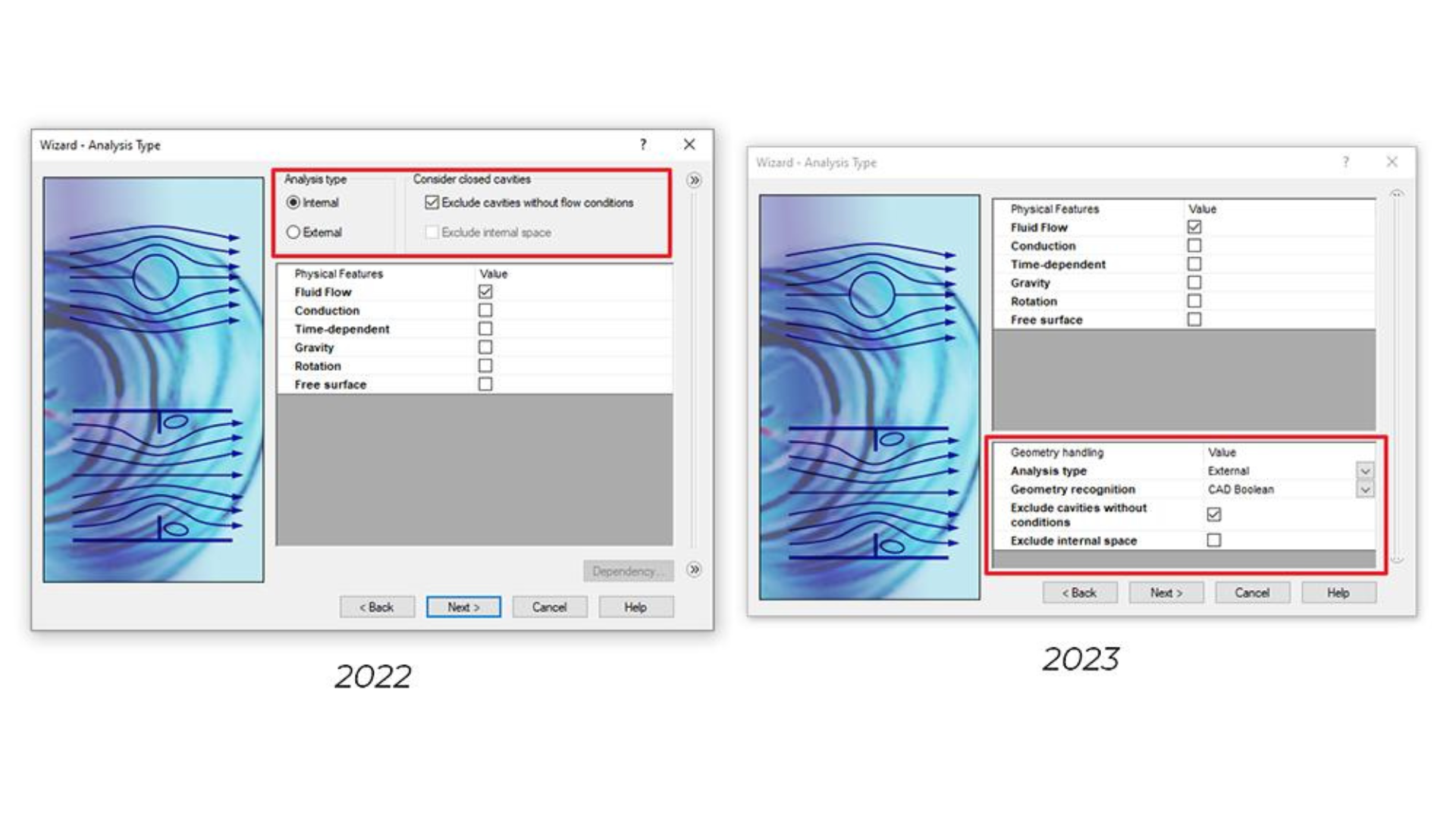

項目向?qū)Ц拢?nbsp;

項目向?qū)Ы?jīng)過重組，在界面下部包含了內部/外部分析選項，以及稍后將討論的流體識別方法的新選項。


注意：對于 2023 的版本，新項目的分析類型默認為“外部”。

幾何識別方法：

屏幕下方新增“幾何識別”方法提示。

* “CAD 布爾”是幾何識別/流體區域提取的舊默認行為。通常是最慢的方法，它使用 SOLIDWORKS 建模內核來識別流體區域并綁定到單個 CPU 線程。

* “預處理器布爾”是以前稱為“改進的幾何處理”的功能，它使用 SOLIDWORKS Flow Simulation 來識別流體區域，并且在網格化時通?？鞄妆?。

* “Mesh Boolean”是 2023 年的新技術，它提供了進一步的并行流體區域提取，并聲稱可以將復雜幾何體上的網格劃分速度提高 10 倍。

請注意，CAD 布爾方法在嘗試對不良幾何體和有缺陷的面進行網格化時也最有可能徹底失敗，因?yàn)樗鼤?huì)預先進行最嚴格的幾何體檢查。

雖然預處理器布爾值和網格布爾值有時可能允許繼續處理幾何錯誤，但在繼續分析之前，應該在模型中更正錯誤的面和其他問題（例如零厚度幾何）。

Mesh Boolean 提供選項“CAD Boolean Diagnostics”以繼續對模型執行嚴格的幾何檢查，允許您決定繼續或更正任何問題。如果您選擇保留任何問題，建議檢查生成的網格和流體區域以確保它被正確提取。

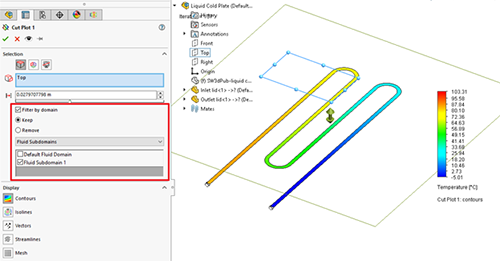

按流體區域或材料裁剪數據

對于曲面圖、切割圖和網格圖，您可以顯示由流體或流體子域定義的特定固體材料或流體區域的圖。

這極大地簡化了具有流體子域的項目的結果解釋過程，例如下面可見的隔離冷卻回路。

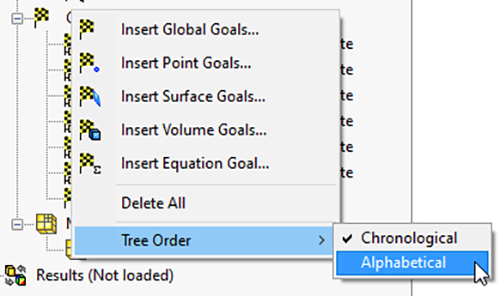

項目樹排序：

項目和目標可以在分析樹中按字母順序或時間順序排序。

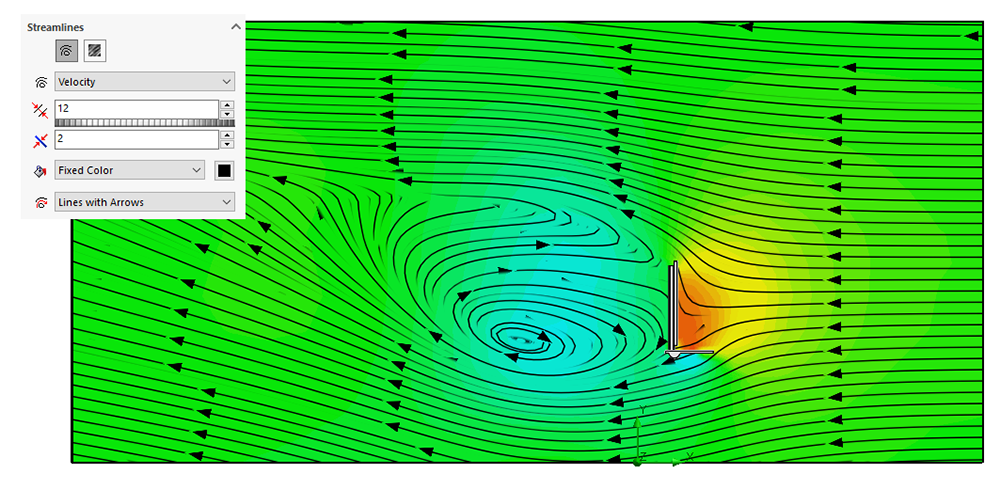

帶箭頭的流線型：

Surface 和 Cut plots 中的流線現在可以啟用“帶箭頭的線”以可視化流動方向。

以上是我們認為 SOLIDWORKS Flow Simulation 2023 最顯著的增強功能。以下為2023版本其他的新增功能：

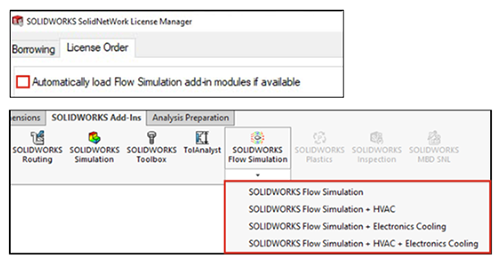

加載 SOLIDWORKS Flow Simulation 附加模塊

對于網絡許可證客戶，F(xiàn)low Simulation 現在可以精確控制哪些模塊被激活。

其他設置功能：

在項目設置期間有幾個可用的新功能，包括：

*  添加了新目標：總能量平衡、徑向和軸向速度

*  風扇曲線現在支持切向和徑向速度對流速的依賴性，以完全定義旋流。

*  濁度因子可以表示大氣中太陽輻射的吸收和散射。此處提供詳細信息：太陽輻射

*  導電多孔介質現在支持體積熱交換系數作為特定質量流量的函數。

*  創建新參數時，會檢查參數的單位和參數所依賴的目標是否一致。

其他性能改進：

除了新的 Mesh Boolean 流體識別方法外，還有其他一些性能增強功能：

* 由于優化在最后一步/迭代后釋放了內存，因此完成網格劃分和求解器操作所需的時間更少。

* 您可以在“工具”、“選項”下選擇計算后默認不加載結果。

其他結果特征：

除了在特定固體/流體區域中繪圖的能力，以及帶箭頭的新流線外，還有一些對后處理的增強：

* 通量圖中的新選項允許顯示總能量平衡

* 可以將自定義可視化參數添加到 Transient Explorer。

* 導出結果現在可以與 Transient Explorer 一起用于給定的時間步長或活動時間。
