關于電纜

電纜作為控制信號傳輸線和電源線串接在電子系統內外，相當于人體的神經和血管。承載信息和電力的電纜通常充當噪聲傳播路徑和噪聲輻射天線，因此在系統級 EMC 仿真中考慮電纜非常重要。從要求輕量化、小型化、高密度化的各種電子設備開始，到機器人、無人機等驅動系統和電控高度集成的系統，以及高壓系統和控制系統并存的電動汽車等諸多系統?？紤]電纜的對策已成為目標的重要問題。

電纜結構

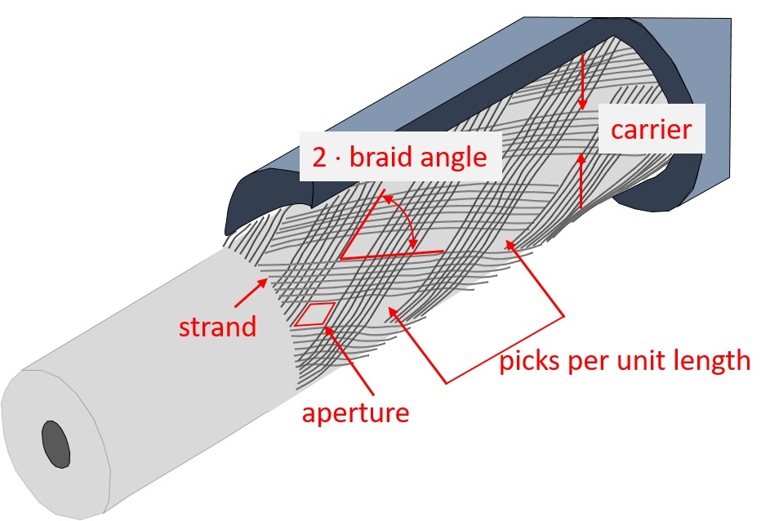

同軸電纜編織屏蔽結構

?電纜因應用而異，并且有無數種組合了帶狀電纜、絞合結構和編織屏蔽等元素的變體。以同軸電纜的屏蔽層為例，電纜結構是編織層和金屬箔組合而成的復雜結構，屏蔽性能根據線徑、編織層數等條件而發生變化

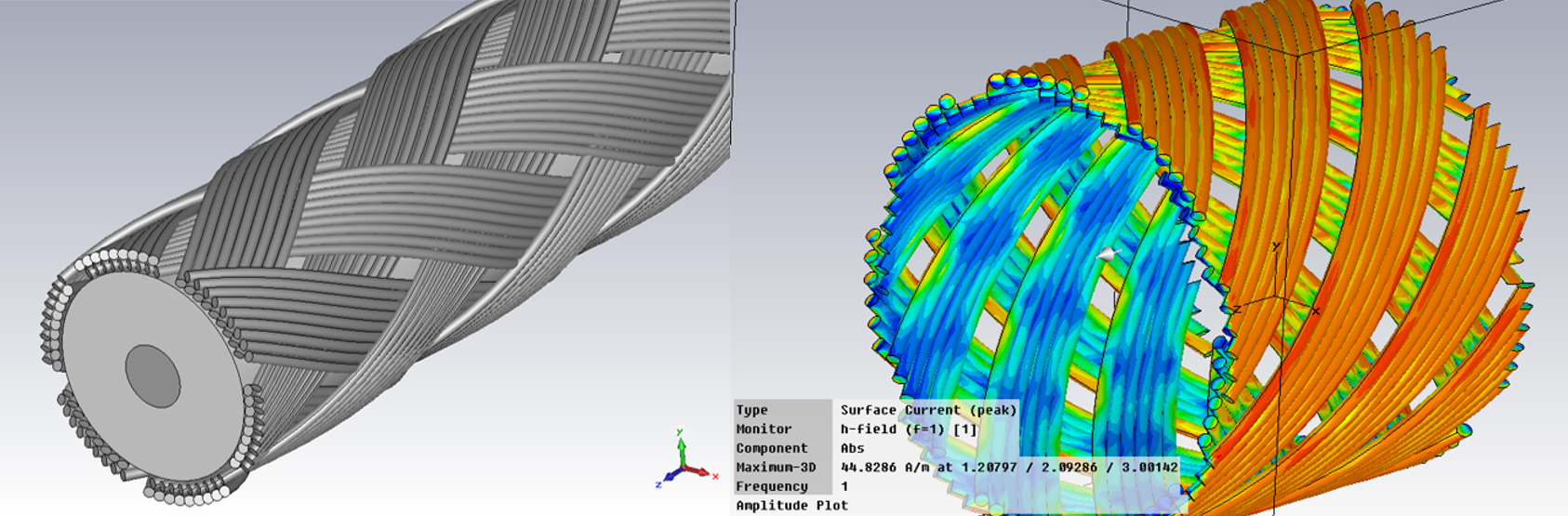

在對這種具有全 3D 結構的同軸電纜進行電磁場分析時，需要對編織層的每根線進行建模。下圖顯示了實際建模和分析的屏蔽層上的電流分布圖像。

如果想象用這條長距離鋪設的同軸電纜來分析整個設備，不難想象分析負荷會非常大。因此，為了實現包含電纜的系統的EMC仿真，有必要應用一種對電纜進行高效建模的分析方法。

CST Studio Suite 的電纜分析功能是什么？

CST Studio Suite 的第一步是將鋪設在 3D 空間中的電纜轉換為等效網絡。通過對電纜的橫截面形狀執行稱為 2DTL 建模的分析，可以提取包括電線與周圍結構之間的電容耦合、每單位長度的電感和電阻分量的電路網絡。表示為網絡的電纜在 3D 空間中以網格分布等效排列。對電纜信號傳輸進行了電路分析，通過將獲得的電纜上的電流/電壓信息與網格上的電場/磁場信息進行交換，分析了電纜與3D電磁場之間的相互作用。

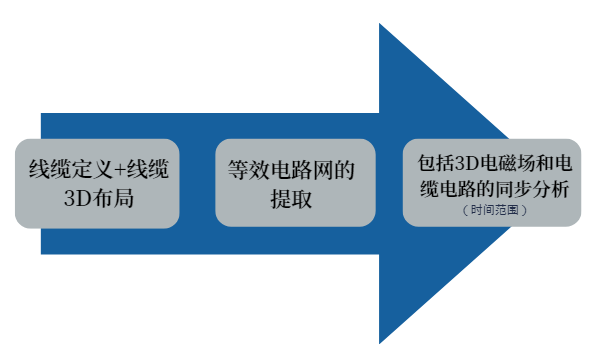

包括電纜在內的系統分析流程

電纜和 3D 電磁場之間的相互作用必須同步為瞬態響應，電磁場分析方法自然要使用時域求解器。

CST 電纜分析解決方案

>電纜定義方法

在CST Studio Suite中，通過結合電纜橫截面結構的定義和電纜的走線（3D空間布局）來定義電纜。電纜截面結構的定義由四種類型的基本電纜和組合這些電纜的復合電纜執行?；倦娎|有實心線、平行線（帶狀電纜）、絞合線和同軸電纜。雙絞線還可以指定絞合間距和旋轉方向。

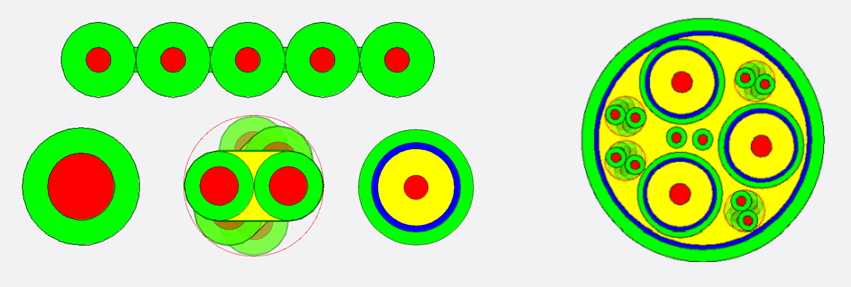

四種基本電纜（左）和復合電纜示例（右）

電纜屏蔽可選擇編織、實心和箔類型，包括頻率依賴性（電纜內外的電磁波泄漏）的屏蔽特性表示為傳輸阻抗。

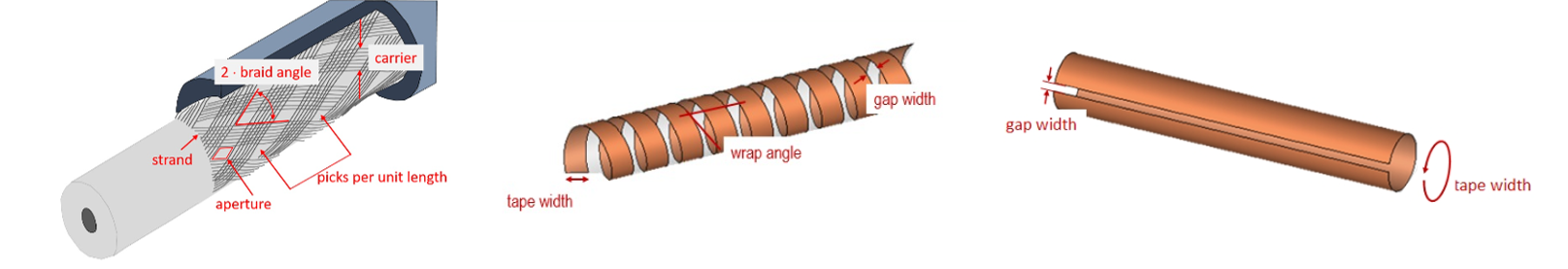

防護罩類型

傳輸阻抗是一個與頻率相關的參數，它將電纜內部的電壓與屏蔽層外部感應的電流聯系起來，從而可以處理電纜內外電磁波的耦合。例如，在編織屏蔽的情況下，集膚效應導致的泄漏在低頻側占主導地位，而在波長較短的高頻側，與編織網結構相關的泄漏變得突出.

>電纜布放方式

在 3D 空間中輕松布置定義的電纜。利用 CST 的 3D 建模器中的曲線功能來定義電纜布線并將電纜分配給該曲線。各種布局都是可能的，包括電纜組分支。路徑坐標信息也可以以 STEP AP212 格式導入。

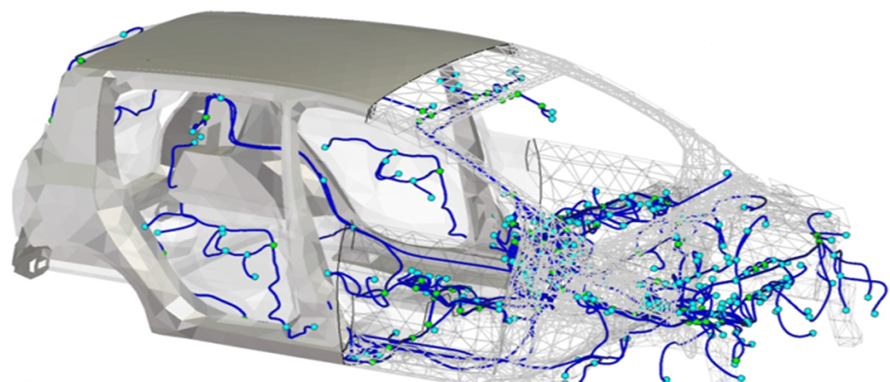

車內走線

>分析方法

如上所述，為了正確分析電纜與3D空間之間的相互作用，需要將電纜中信號傳輸?shù)碾娐贩治雠c3D電磁場分析同步進行分析。CST Studio Suite標配有電路分析功能，因此電路和電磁場分析可以非常順暢地銜接起來。

CST 提供 TLM 方法作為與電纜分析相關的 3D 電磁場分析的時域求解器。TLM 方法（傳輸線方法）采用將 3D 空間表示為等效網絡的獨特方法。通過將電磁場在 3D 空間中的傳播計算為電壓和電流在等效電路上的傳播，可以進行高效分析，還支持通過 GPU 計算進行高速分析。電纜等效電路網絡在 3D 空間中布置的設置與 TLM 方法的算法具有很高的親和性，與結合 FDTD 方法的方法相比，在分析精度和效率方面更勝一籌。
