SOLIDWORKS 2023版本即將于10月份與大家見面，上一篇文章碩迪科技分享了SOLIDWORKS Simulation 2023的新功能：接觸的懲罰剛度控制，它可以幫助我們實現靜態分析時間及精度的控制。今天和大家分享另一個亮點新功能：欠約束幾何體。

SOLIDWORKS Simulation初學者最常見的問題之一是軟件提示模型不穩定或約束不恰當，導致分析失敗。此時如果有工具可以幫助我們檢查約束條件是否合適，是十分實用的。欠約束幾何體就是這樣一個工具，可以實現約束條件檢查。

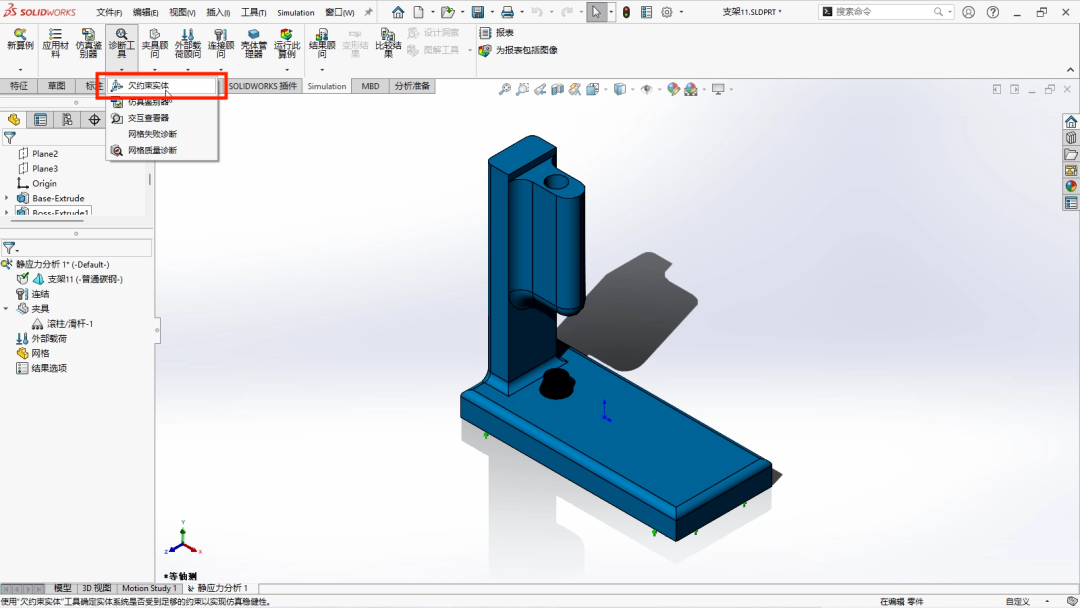

“欠約束幾何體”應用于靜態分析，可檢測零部件是否添加了足夠約束條件。在檢測時，可顯示出約束條件不足的零部件及相應自由度總數，并提供動畫效果以展示約束條件不足零部件的移動情況。支持檢測接觸、螺栓接頭等連接類型。

有了該功能后，工程師可以在分析前檢測零部件約束條件是否合適，并可根據提示調整相應約束條件，最終順利完成靜態分析。

點擊查看“欠約束幾何體”視頻

欠約束幾何體：使用全新的突破性算法快速檢測剛性幾何體模式，從而節省時間并避免模型設置錯誤。考慮接觸交互和螺栓接頭，從而實現更好、更精確的剛性幾何體檢測。

優點：通過在運行仿真之前防止出現設置錯誤，更快地獲得仿真結果
