上一篇文章中我們探討了Opera低頻電磁分析—應用場景，揭示了其在多個領域中的廣泛應用與重要價值。接下來將重點介紹：Opera低頻電磁分析—解決方案。

關于Opera低頻電磁分析：

基于Opera在電磁分析方面超過30年的研究和經驗，目前有以下解決方案。：

★ 1 靜態

★ 2 動態電磁

★ 3 運動

★ 4 失超

★ 5 機械

★ 6 帶電粒子

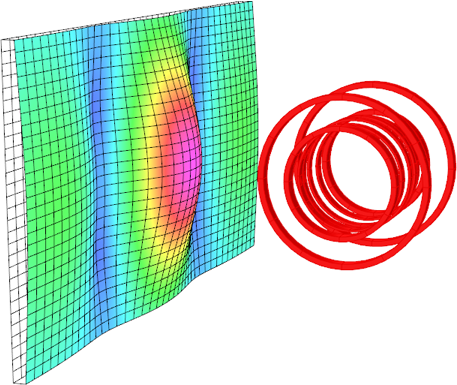

一. 靜態

★ “靜態模組”廣泛用于科學和工程應用領域，可用于計算靜磁和靜電場。 它使用FEA方法，對離散模型中靜態情況下的Maxwell方程式進行解算。

★ 對于3D靜磁，“靜態模組”中使用的演算法會自動處理包含磁源的模型中的包絡體，其方式與沒有源的包絡體不同。 利用這種功能強大的方法，該模組可以成功地避免使用其他解算方法時可能導致的取消錯誤。 因此，該解算方法的準確性通常遠遠高于“有限元分析”的預期結果。 在此模組中，使用者可以將磁性材料屬性指定為線性、非線性、各向同性、各向 異性、層壓或永磁。

★ 在3D模式下，使用者可以使用Opera的專有方法來模擬精確度極高的線圈/螺線管，該方法會利用Biot-Savart 積分來計算線圈的磁場。

★  Opera-3D包括一個庫，可幫助輕松定義螺線管和環形磁場等標準形狀，還使用戶能夠靈活創建任何拓?fù)涞木€圈。 通過使用“有損耗介質”選項，使用者可以類比由于低電導率電介質通電所產生的電場。

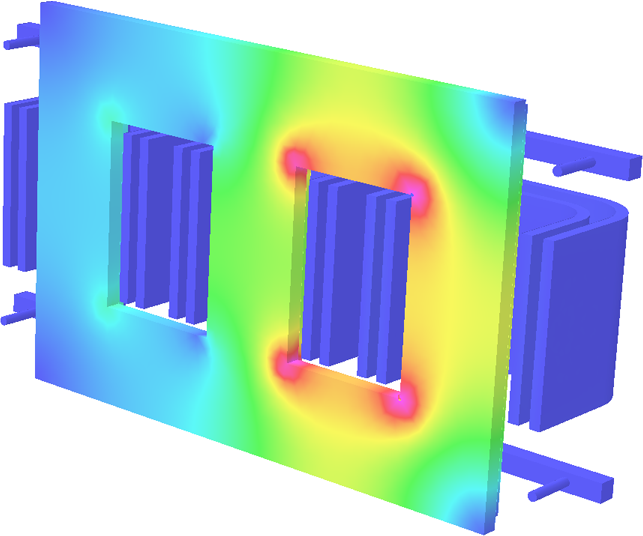

二. 動態電磁

★  動態電磁模組可用于計算電磁設備和系統中的時變電磁場和渦流。 這包括由簡單移動導體引起的渦流，簡單移動是指不會改變幾何形狀的移動（例如橫截面恒定的轉盤或無限管道）。

★  有三種不同類型的動態解決方案可用，每種都具有不同的時變形式：
“諧波”可計算穩態交流電流，其中所有場和電勢均以相同頻率振蕩。
“瞬態”可計算由于驅動電流的場、邊界條件以及按預定方式隨時間變更的外部場所導致的瞬態渦流。
“固定速度”可計算由于不改變模型幾何形狀的運動而導致的渦流。源場和驅動條件始終不變。

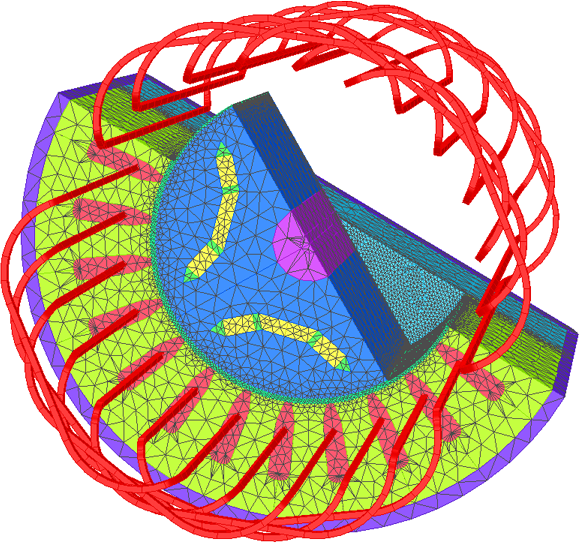

三. 運動

★  電磁運動模組可在具有旋轉或線性運動（在解算期間導致重新網格化）的設備中計算時變場和渦流。 允許按照使用者控制的速度或在分析過程中計算的速度，獨立移動幾何結構的組成部分，進而獨立移動有限元網格。

★  這是一種瞬態分析，通過移動磁場的影響和模型源的時變?cè)趯?dǎo)電介質中感應出渦流。

★  此模組經過設計，可對各種電氣設備進行動態建模，例如，含有永久磁體(PM)、感應、開關磁阻、同步和同步磁阻的設備。 它可用于研究整流效應、瞬態回應以及穩態性能和非平衡局部效應。

★  此外還可以計算所有材料中的渦流損耗，包括永久磁體。

★  計算中可以包含正常和故障條件下的電力驅動以及動態機械負載。 在每個時間步中，模組都會計算移動零件（旋轉或平移）上的電磁力，再應用遞增運動，隨后重新計算電磁場。 ，

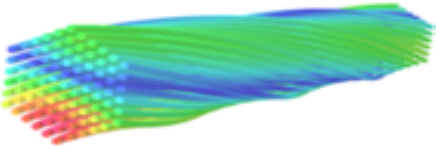

四. 失超

★  可以使用此模組來分析超導磁體的失超。

★  Opera失超模組可利用超導磁體在失超期間的溫升，包括磁體隨著失超在磁體內的傳播而過渡為阻性元件。 觸發失超事件的熱量有多種來源。在直流系統中，通常是由于低溫系統發生故障、系統過渡過快或在測試情況下有意引入。

★  我們可以將此熱量作為表面或包絡體屬性包含到模擬中，或者通過材料中存在的與速率相關的電阻或磁滯損耗（因電流流動或材料中存在磁場而產生的損耗）包含到模擬中。 在此情況下，材料的特性存在顯著的各向異性，因?yàn)闊釋?dǎo)性會沿繞組方向占據主導地位，需要特定的建模技術來提高效率和準確度。

★  失超模組使用了高級FEA技術對磁體在失超期間的高度非線性瞬態行為進行建模。 通過使用一種將電磁解決方案與熱量和電路解決方案（用于確定線圈中的電流）相結合的演算法，可以對完全失超過程進行分析。

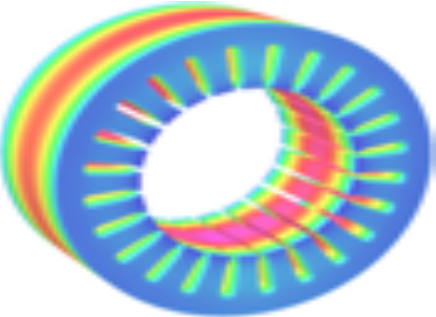

五. 機械

★  “熱分析”模組可計算由于電磁加熱或外部熱源導致的穩態或瞬態溫度、熱通量和熱梯度場。

★  熱屬性（如電導率張量或比熱）以及熱源密度可指定為位置函數，并且可以具有溫度依賴性（從而可執行非線性分析）。

★  熱分析模組可在獨立模式下使用（使用者可定義熱輸入的分布），也可與其他提供熱分布的Opera解算模組一起用于多物理場模擬。 可在單項計算中包含多個熱源（例如電動機中的渦流加熱和鐵損耗）。

★  熱分析模組會計算模型中的溫度分布，這可能會改變電磁解算（如果材料屬性與溫度有關）。

★  熱膨脹導致的應力可使用“應力分析”模組進行分析。造成的變形可用于后續的熱模擬和電磁模擬。

★  應力解算器可在2D或3D中解算線性靜態應力。結果包括變形、應變和應力。 在3D中，應力解算器還可用于計算結構的自然模式，即本征值和本征向量。 ，

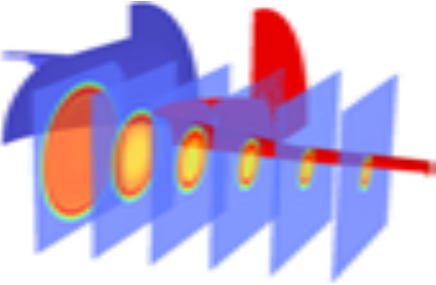

六. 帶電粒子

★  帶電粒子模組可以計算靜電和靜磁場中帶電粒子的相互作用。

★  它使用有限元方法對離散模型中穩態情況的Maxwell方程式進行解算，并且提供了自洽場解決方案，包括空間電荷、自磁場和相對運動的影響。 提供了一套完整的發射器模型，包括表面的熱電子和場效應發射、表面和包絡體內的二次發射（用于氣體電離建模）以及非磁化和磁化等離子體模型。 可以包括多種帶電粒子，每個都具有用戶定義的電荷和品質。

★  “帶電粒子”模組可用于多物理場分析，例如粒子束產生的熱量。 ，
