越來越多的企業希望采用基于模型的定義解決方案來提高設計和制造的效率并簡化協作， SOLIDWORKS在基于模型的定義領域中有三個最常用的術語: DimXpert；MBD Dimensions和MBD， 這篇文章幫助您了解三個工具集之間的差異，同時和您一起來探討哪個工具最適合您的設計和制造需求。

目 錄：

★ 1 尺寸工具-DimXpert

★ 2 MBD尺寸

★ 3 MBD

★ 4 三者間的差別

一. 尺寸工具-DimXpert

★ DimXpert 推出于2008 年，是包含在SOLIDWORKS的一個工具包，大多數用戶相對來講可能更熟悉這一工具集。

★DimXpert 允許設計人員自動從零件模型中捕捉幾何特征，并以注釋的形式創建包括幾何在內的產品制造信息，由于 DimXpert 識別幾何/制造特征而不是 FeatureManager 設計樹中的特征，因此同樣適用于 SOLIDWORKS 導入的零件。

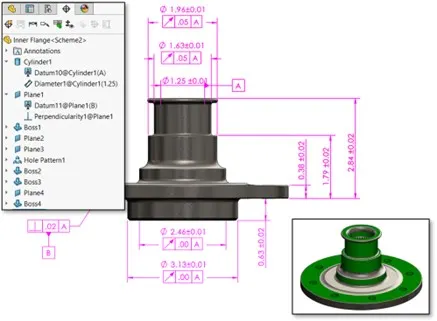

圖示：使用 DimXpert 注釋的零件示例、DimXpertManager 和公差狀態工具。

這些特性和注釋也可以手工添加，并在上面所示的DimXpertManager中整齊列出。

這一點與在選擇注釋時交叉突出顯示幾何圖形一起，確保了哪些注釋屬于哪些特性不產生歧義。

此外，可將默認的公差和注釋樣式構建到模板中，以實現快速的文檔化，Show Tolerance Status工具會突出顯示完全、部分或未定義的幾何體(如上所示)。

最后，可以創建注釋視圖，并用它進一步組織用DimXpert創建的產品制造信息。這些視圖非常重要，因?yàn)榫哂袕?fù)雜制造功能的設計通常需要數十個DimXpert注釋，這些注釋很快會變得就難以在屏幕上閱讀。

可以激活注釋視圖，以便只顯示與注釋視圖關聯的那些注釋，同時隱藏其他所有注釋，從而顯著提高清晰度。

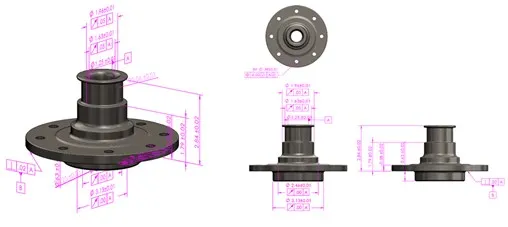

使用注釋視圖組織產品制造信息之前和之后

DimXpert 是一個極其強大的工具集，是用于基于模型的定義的主要工具，也是用于研究公差和裝配方法對裝配特征之間的尺寸疊加的影響的TolAnalyst插件。

此外，DimXpert 尺寸可以自動導入到 2D 工程圖中，因此對于需要使用標準2D文檔的企業也仍然具有價值。

二. MBD 尺寸

★ 如果您是SOLIDWORKS的資深用戶，應該會發現隨著 SOLIDWORKS 2019 的發布，DimXpertCommandManager 選項卡找不到了，取而代之的是MBD Dimensions的選項卡。

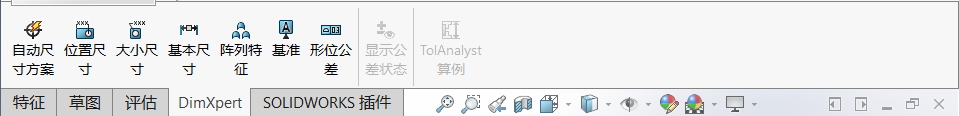

DimXpert CommandManager 選項卡（在 SOLIDWORKS 2018 及更早版本中可用）。

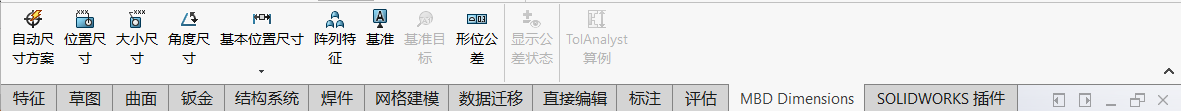

MBD Dimensions 選項卡（在 SOLIDWORKS 2019 及更高版本中可用）

DimXpert 和 MBD Dimensions 是完全相同的工具集。兩者都包含在 SOLIDWORKS 的許可證中，都包含相同的工具，并且都是用于基于模型定義的注釋引擎。

★ SOLIDWORKS 2018 到 2019 之間的更新只是更改了此選項卡的名稱，大膽猜測是為了和SOLIDWORKS MBD 插件之間建立聯系。

總之，“MBD Dimensions”等于“DimXpert”，兩者存在于不同的SOLIDWORKS版本中。

重要的是：DimXpert/MBD 尺寸 與 "實際的"MBD并不相同，能看到MBD尺寸選項卡并不一定表明擁有MBD的許可證。

三. MBD

★ MBD與 2019 年更名后的 MBD Dimensions 很容易混淆，“真正的”MBD 是 SOLIDWORKS 的付費插件，它顯著擴展了 DimXpert/MBD Dimensions 的功能。

MBD 是一款主要用于提供與非 SOLIDWORKS 用戶協作的工具，比較文檔之間的注釋、在相似零件/配置之間復制/導入尺寸標注方案，并允許將注釋可見性和模型顯示狀態保存到 3D 視圖中以獲得最佳清晰度。

MBD 的單獨 CommandManager 選項卡與 DimXpert/MBD Dimensions選項卡有大量重疊，但也包含幾個僅適用于 MBD 插件的工具（以紅色突出顯示）：
，

SOLIDWORKS MBD CommandManager 選項卡

使用 MBD 插件，支持以下導出格式：


• * 3D PDF – 使用 Adobe Reader查看
• * eDrawings – 使用免費的 eDrawings 查看器
• * STEP242 – 可以用大多數 3D CAD 程序打開

★ 請注意，這些文件類型的查看都不需要 SOLIDWORKS ，這意味著您的產品制造信息可以與任何人共享，無論對方使用何種 CAD 平臺。

MBD 插件提供了不可或缺的協作工具，解決了那些設計信息只能與其他SOLIDWORKS 用戶共享的困境。

MBD支持的格式都允許查看者在 3D 中縮放、平移和旋轉模型，同時選定注釋和幾何特征之間的交叉突出顯示，減少了通常與 2D 繪圖相關的歧義。

此外，3D PDF 的可自定義模板允許將自定義屬性直接導出到文本字段中，每個已發布的 3D 視圖的縮略圖使 3D PDF 和 eDrawings 中的文檔導航變得異常容易。

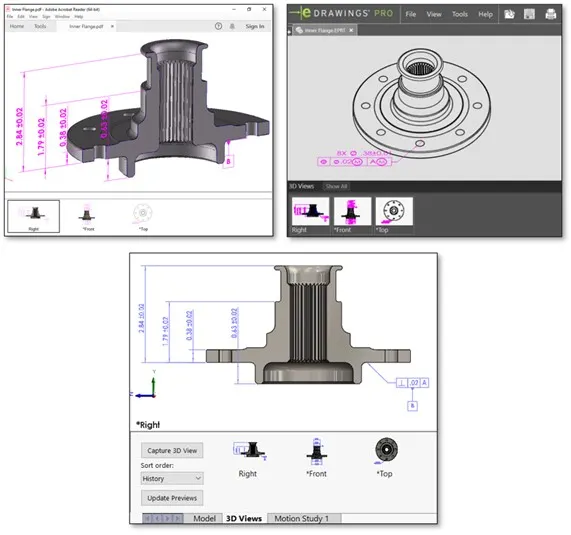

Adobe 3D PDF、SOLIDWORKS eDrawings 和帶有 MBD 的 STEP242 文檔

★需要注意的一個特性是：上圖中捕獲的剖面圖和顯示樣式，在沒有 MBD 插件的情況下，創建剖面視圖、更改模型的顯示樣式，或隱藏/顯示注釋將應用于模型的所有方向。

然而，使用 MBD可以創建 3D 視圖，存儲注釋的可見性狀態以及任何應用的顯示樣式、剖面、爆炸或模型斷開視圖。

這些功能為查看產品制造信息的人提供了無與倫比的清晰度。盡管創建/編輯 3D 視圖需要 MBD，但視圖（一旦創建）仍可由 SOLIDWORKS 用戶使用，而無需 MBD 許可證即可進行模型導航。

★ 最后，應該注意到，與SOLIDWORKS零件/裝配文件不同，導出的STEP242文件中的結果PMI是純圖形的，并不是真正的機器可讀(截至SOLIDWORKS 2022)。這也適用于3D PMI比較工具，它不會識別已經導出為STEP242格式的DimXpert注釋。通常，與參考文檔相比，該工具將突出顯示任何唯一或修改過的PMI:

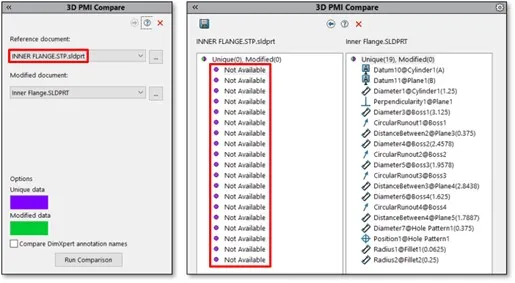

3D PMI 比較工具的圖示和 STEP242 圖形注釋的效果。

四. 我們可以將 DimXpert、MBD Dimensions 和 MBD 之間的區別總結為三個簡單的要點：

* 1.  DimXpert 可以直接在 3D 零件和裝配體上創建注釋，是2019之前版本的名稱。該名稱仍可在包括文檔屬性的用戶界面的多個區域中找到，這些工具在所有級別的 SOLIDWORKS 中都可用。

* 2.  MBD Dimensions 是同一組工具的新名稱（2019 及更高版本），并取代了DimXpert 選項卡。但在 CommandManager 中提供 MBD Dimensions選項卡并不一定意味著您可以使用 MBD 插件。

* 3.  MBD 是基于模型定義的付費插件，可擴展 DimXpert/MBD Dimensions 的功能.

* 包括用于存儲注釋和模型顯示屬性的可見性特征的 3D 視圖、用于與非 SOLIDWORKS 用戶協作的其他導出功能，以及用于模型之間注釋方案的比較/復制/導入工具。此外，MBD 需要在 SOLIDWORKS 2021 之前使用 DimXpert/MBD 尺寸標注裝配體.

SOLIDWORKS MBD是一款出色的工具，可直接在CAD 模型（甚至是導入的模型）上定義所有產品制造信息，在某些情況下，它可以讓您完全避免 2D 工程圖的模糊性，從而獲得更清晰、簡潔的文檔和協作.
