步驟：

★ 1.定義地基基準面

★ 2.將模型發布為資產

★ 3.新建裝配體文件，插入零部件進行組裝

★ 4.添加更多資產

★ 5.重新定義接頭

★ 6.回到總裝文件，拖動資產并重新磁吸配合

★ 7.Asset Publisher工具的Speedpak

一. 定義地基基準面

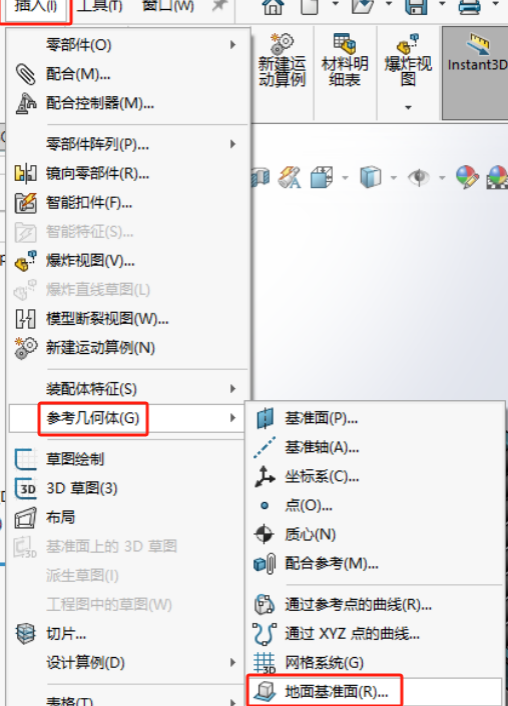

點擊插入-參考幾何體-地基基準面

定義裝配體中底座底面為地基基準面

二. 將模型發布為資產

（資產：零件、裝配體都可以發布為資產，資產可以通過磁力配合布置。）

點擊工具 -— Asset Publisher

三. 新建裝配體文件，插入零部件進行組裝

插入資產后可看到預先定義的接頭會以紫色高亮顯示，兩兩之間會有線段連接提示磁性配合，點擊[ ]按鍵可切換靜態或移動零部件的接頭。

確保接頭正確后左鍵單擊，資產會吸附到一起。此時我們還可以拖動資產并重新定義相對位置。

四. 添加更多資產

同理可以像搭積木一樣添加更多的資產進來。

五. 重新定義接頭

當資產之間需要留有間隙，可以草繪接頭位置并重新定義接頭實現資產間隔放置。

單獨打開需要修改的資產文件。右鍵單擊設計樹中已發布的參考—點擊編輯特征

點擊需要更改的接頭-編輯接頭-重新定義接頭位置-更新接頭-點擊√保存修改

六. 回到總裝文件，拖動資產并重新磁吸配合

七. Asset Publisher工具的Speedpak

打開資產文件-右鍵已發布的參考-編輯特征-選項-創建Speedpak。裝配體已Speedpak輕化處理。

輕化處理每一個資產文件，減少總裝文件大小，提高模型響應速度。

使用磁力配合工具快速布局大型裝配模型，靈活放置各部件位置，像搭積木一般完成產品設計?？靵韲L試吧。
