SOLIDWORKS 鈑金成形：自定義設計庫+高效使用技巧

發布日期:
2025-04-03
瀏覽量:
338

在SOLIDWORKS 的鈑金設計中，成形工具常用于設計沖壓造型件, 該功能允許用戶快速生成所需形狀，并支持自定義尺寸和修改現有模型

此外，用戶也可以設計布局個人成形工具文件，方便鈑金設計。碩迪科技將為您介紹鈑金成形工具的幾種應用方式。

solidworks鈑金成形
solidworkssim鈑金成形2

一。使用SOLIDWORKS軟件自帶鈑金成形工具庫

SOLIDWORKS軟件安裝后，會自帶成形工具庫，如果找不到或沒有顯示，請按以下步驟檢查：

設置-系統選項-文件位置-設計庫-添加文件夾- C:\ProgramData\SOLIDWORKS\SOLIDWORKS軟件版本:(例:SOLIDWORKS2024)\design library


軟件自帶設計庫的成形工具文件夾為特殊圖標，方便快速區分使用。（如發現圖標沒有變更請重啟SOLIDWORKS軟件）

二。設計自定義成形工具

自定義成形工具創建方式

1. 繪制獨立實體零件


2. 點擊頂部菜單-鈑金-成形工具

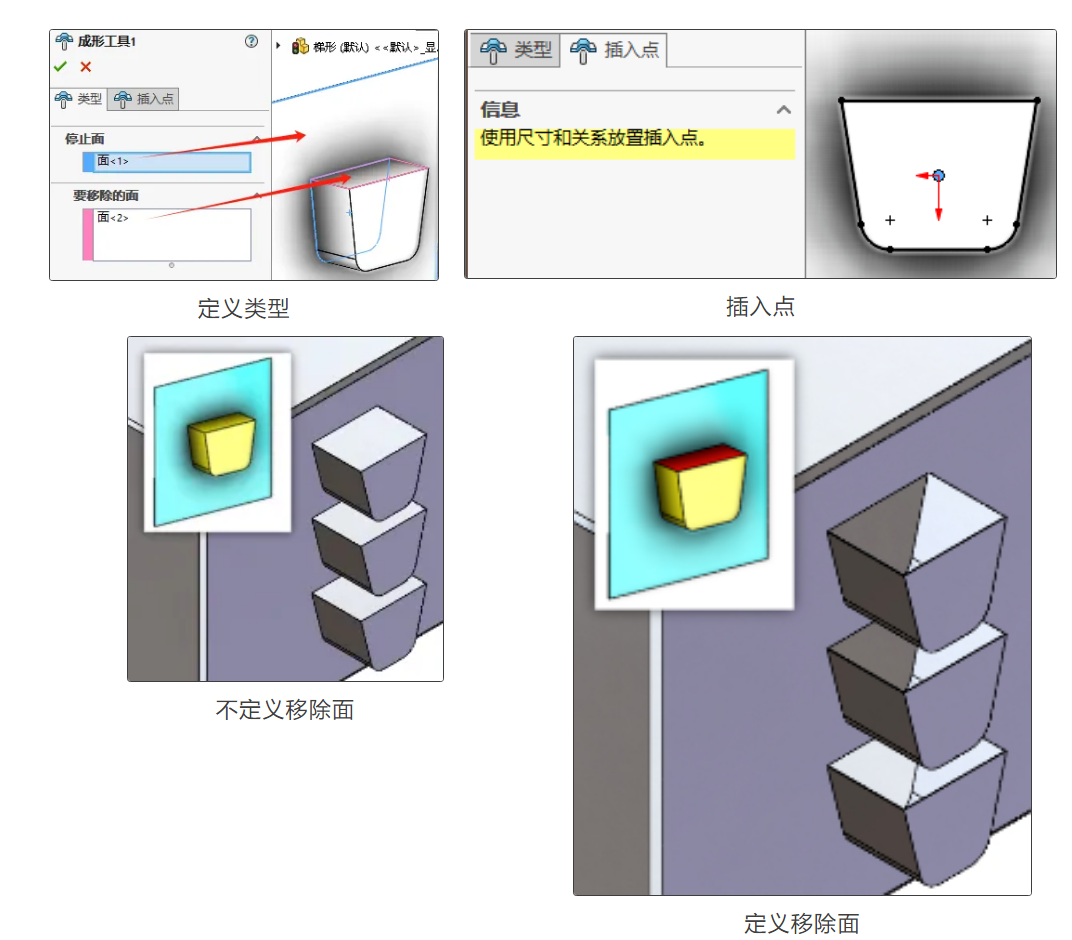

左側類型界面定義成形工具的停止面和移除面

  • 停止面：成形工具放置到鈑金件表面時，設定成形工具停止到的面。此面定義工具被推入到零件的深度。
  • 移除面：定義鈑金件需移除的面。如果您不想移除任何面，不要選取任何面。
  • 右側插入點：點選位置點，輔助成形工具定位。

3. 保存零件，并將零件添加到庫：添加到系統成形工具庫或自定義庫

在solidworks中操作步驟：特征樹-右鍵-添加到庫-修改存放位置及名稱



若選擇設計庫中的自定義文件夾，請鼠標右鍵文件夾：


三。在SOLIDWORKS中如何使用成形工具

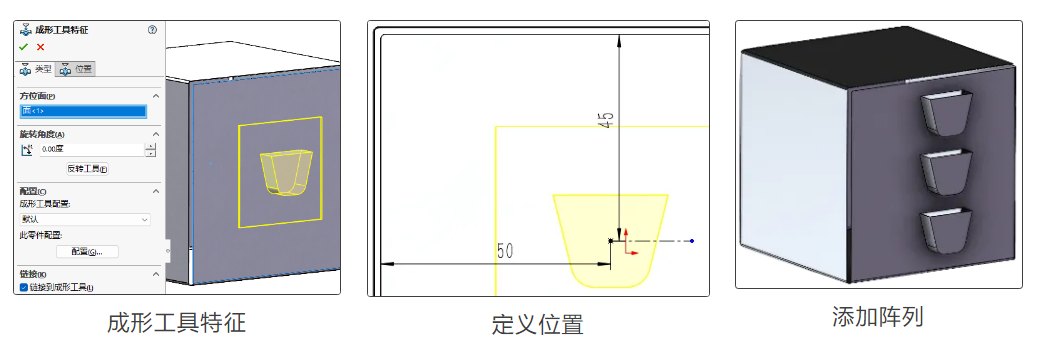

打開鈑金件，從右側設計庫中找到所需的成形工具型號，拖到鈑金件表面，此時彈出成形工具選項菜單。

  • 方位面：成形工具放置的面
  • 旋轉角度：調整成形工具角度
  • 反轉工具：調整成形工具相對鈑金件內/外成形
  • 配置：選擇工具的不同配置狀態
  • 鏈接：勾選后保持特征與成形工具同步更新

  • 位置：定義輸入點位置尺寸可精確工具位置




SOLIDWORKS鈑金功能操作簡便，成形工具為沖壓設計提供了極大的便利。

SOLIDWORKS軟件內置的基礎工具特征，使工程師能夠根據工作需求構建部門專屬的工具庫。通過將常用、特殊或非標件分類存儲，實現設計資源的共享與重用，減少重復繪圖工作，顯著提升工作效率，助力企業降本增效。
