SOLIDWORKS 2024 的新增功能

SOLIDWORKS 的每個版本都致力于改進您的工作流程，使您常用的工具盡可能快速高效地運作。此外，SOLIDWORKS 2024 可以通過量身定制的解決方案擴展您的工具集，并使您能夠通過 Cloud Services 輕松將您的設計數據連接到基于云的3DEXPERIENCE? 平臺。

SOLIDWORKS 2024智能工作 之 零件與特征功能增強

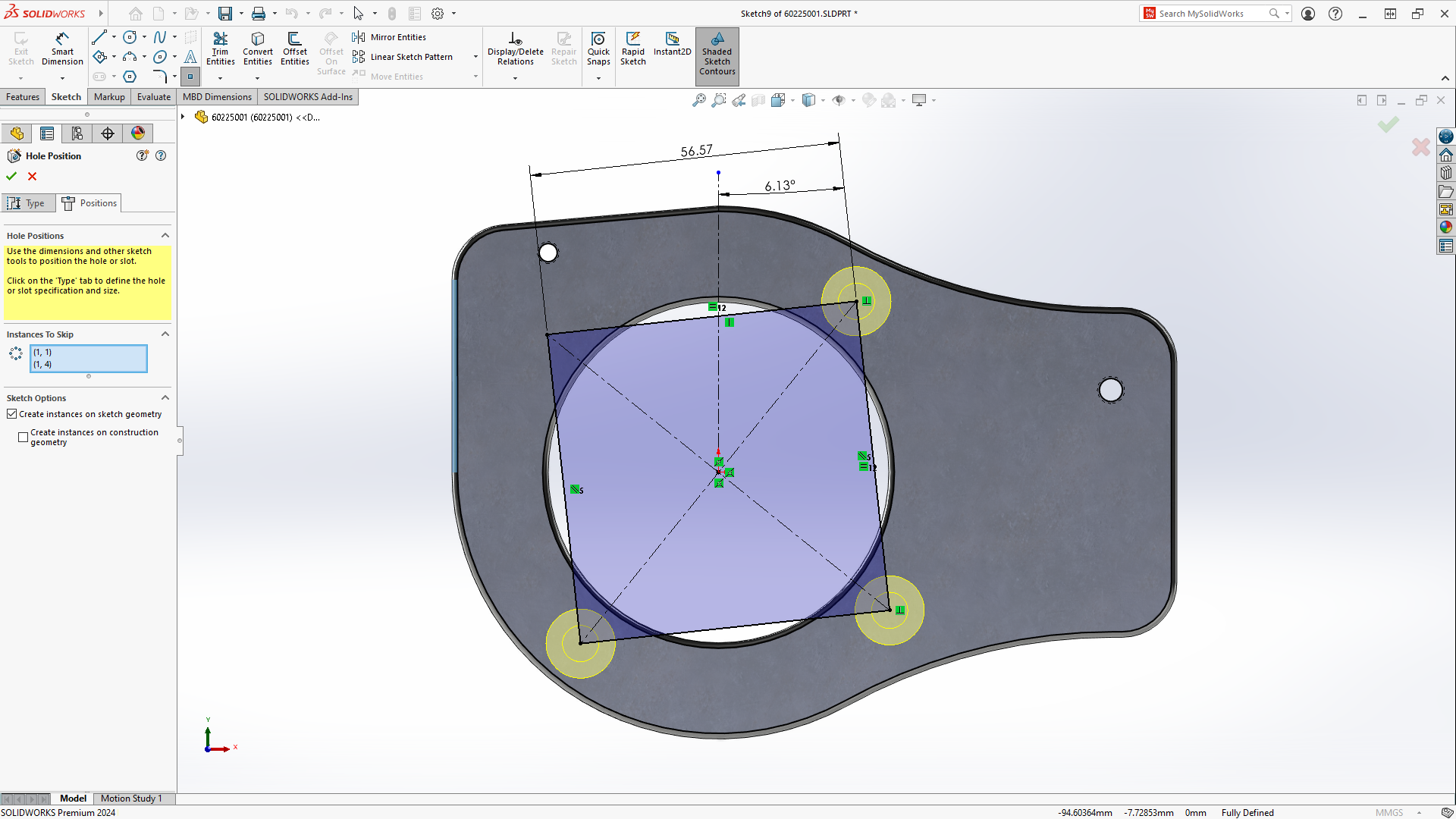

異型孔向?qū)?/span>

▌ “異型孔向?qū)А惫ぞ咛峁┬碌倪x項來選擇自動打孔的幾何體的端點位置，助您加快打孔速度。
▌ 您還可以使用幾何草圖實體（如直線、方形、槽口和樣條曲線）作為打孔定位的引導。
▌ 將鼠標懸停在實體上，然后單擊即可在這些草圖實體上定位孔。

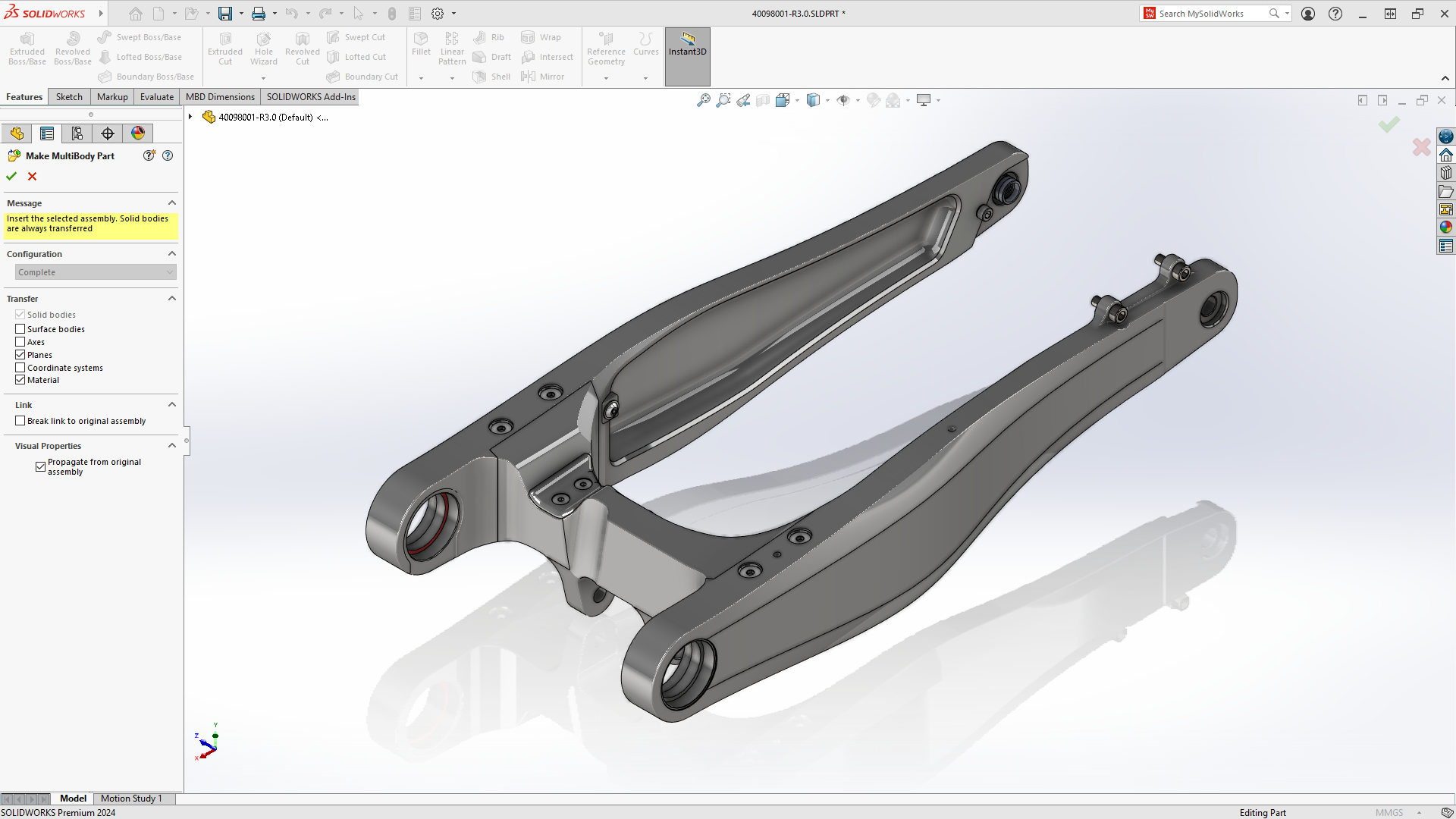

從裝配體生成多實體零件

▌ 借助制作多實體零件工具，您可以將整個裝配體轉換為鏈接到父特征裝配體的獨立、單一的多實體零件。
▌ 父特征裝配體將反映您在鏈接的多實體零件中生成的所有特征。▌ 下游平臺應用程序也支持這些功能，這讓您可以對多實體零件執行材料移除等裝配后操作。。

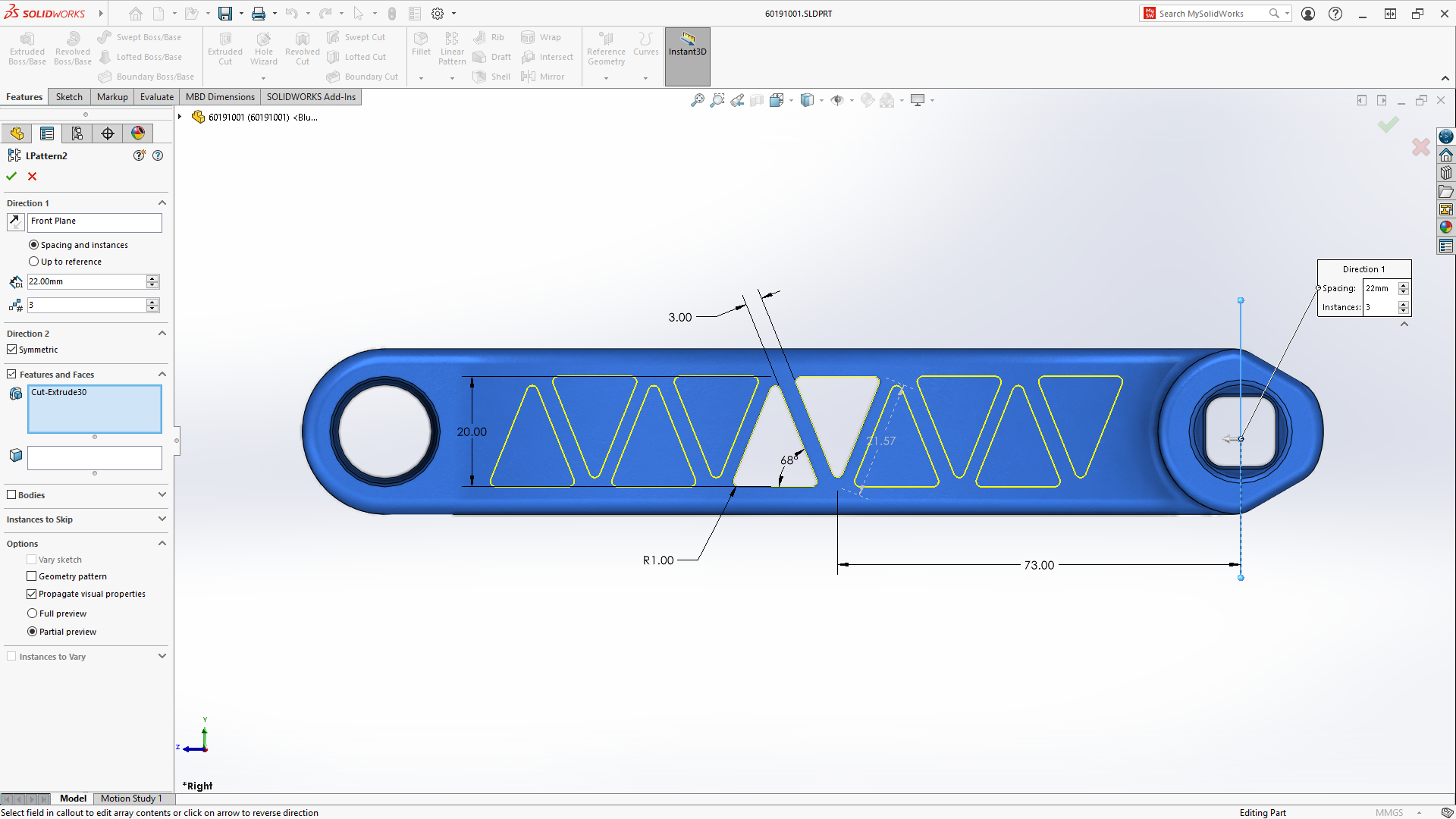

雙向線性陣列

▌ 使用新的對稱選項，單擊一次即可創建雙向線性陣列。如此一來，在創建線性陣列可以創建雙向線性陣列，可以更加靈活。
▌ 這樣就無需定義線性陣列的第二個方向，從而加速雙向線性陣列的創建。
▌ 它還可以保證兩個方向都是對稱的，且在陣列中具有相同數量的實例。

SOLIDWORKS 2024智能工作 之 裝配體功能增強

Defeature 規則集

▌ 通過減少步驟簡化您的設計，從而提高性能并保護您的知識產權。▌ 使用可基于自定義屬性、質量屬性和文件名等準則的規則，通過 Defeature Silhouette 方法來簡化模型。

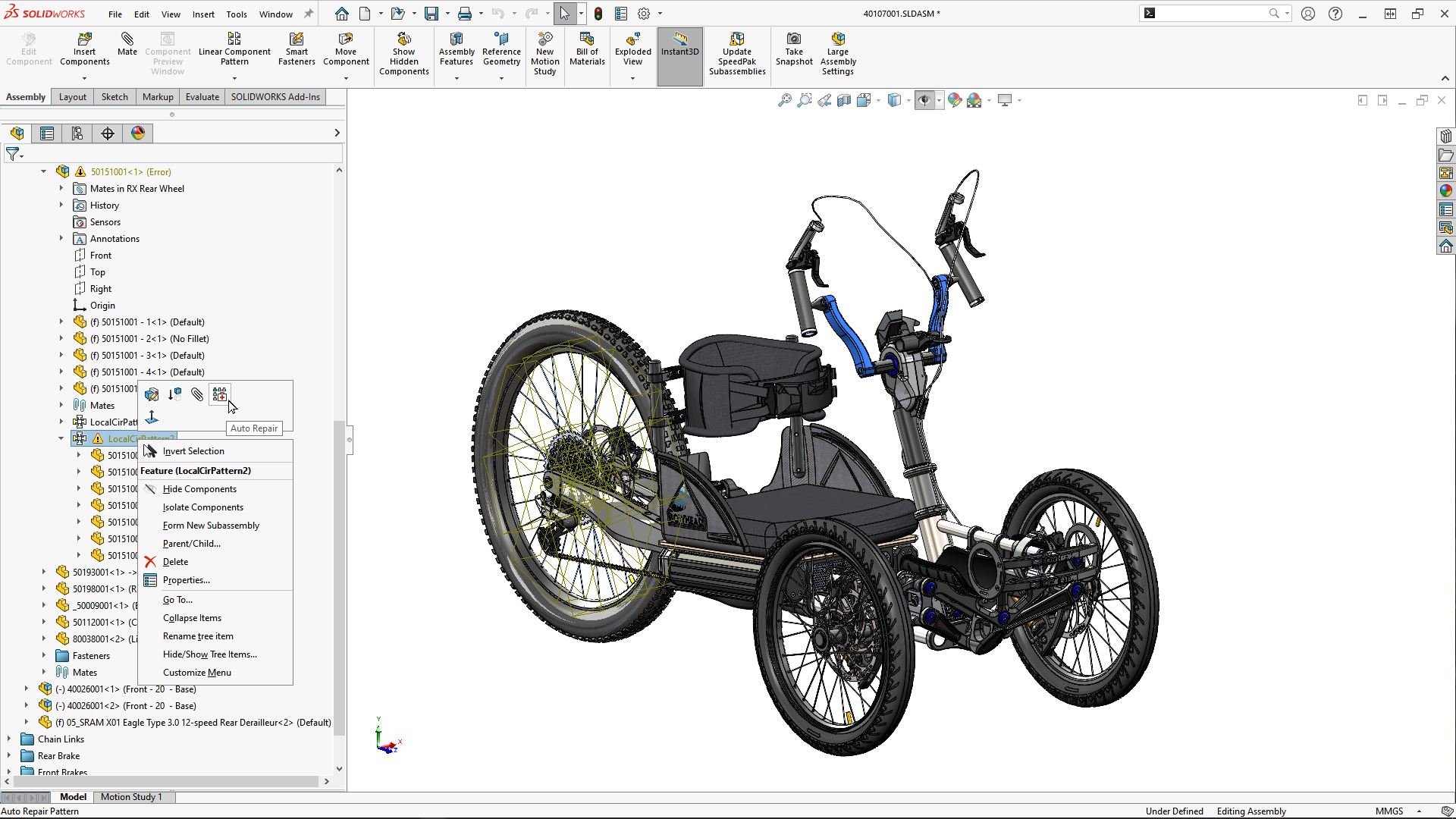

修復線性或圓周陣列中遺失的參考

▌ 由于 SOLIDWORKS 現在可以自動查找適當?shù)奶娲鷧⒖迹ㄈ缬校?，因此可以減少修復線性和圓周零部件陣列中遺失參考的時間。

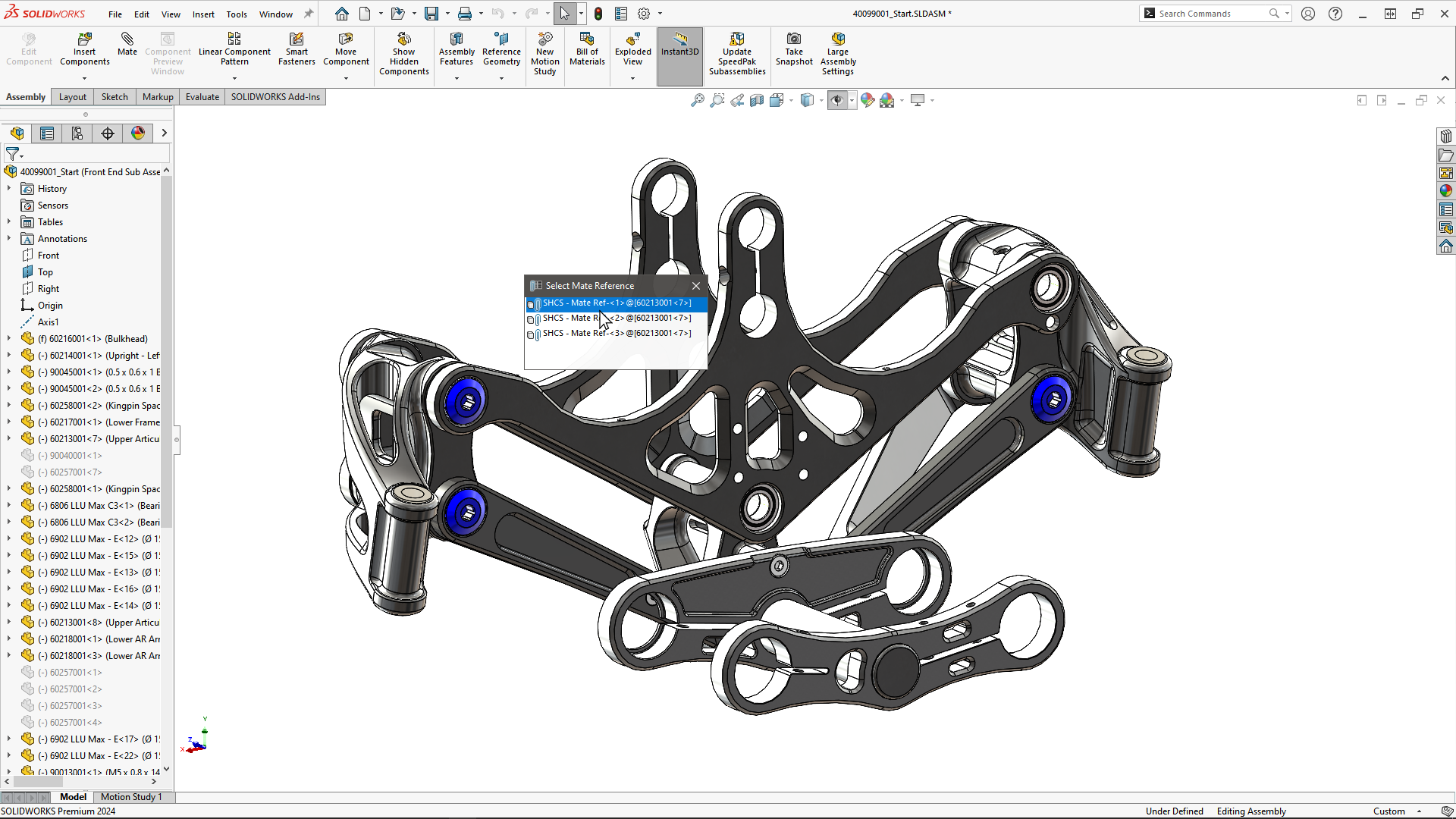

配合參考與配合參考的自動修復

▌ 讓零部件裝配體一步到位。在將零部件與現有配合參考配合時，讓用戶在可能的配合參考解決方案之間進行選擇，從而使之更加精確?，F(xiàn)在，在創建配合參考時，您可以在名稱匹配時選擇“僅創建配合”，從而僅在配合參考名稱相同時才創建配合參考。▌ 改進了同軸心和平行配合自動修復功能，為識別替換實體增添了更多的配合規則選項。 多功能觸手可及： ▌ 更采用新的建模工作流程，能夠關聯性地將裝配體插入零件中。由于裝配體現在是零件，您可以對其應用所有零件特征。您還可以在材料明細表中顯示單個零件來代替裝配體。▌ 創建一個自定義屬性，使您不僅可以自動顯示值，還可以在注釋和表格中顯示度量單位，如長度、質量以及角度。

SOLIDWORKS 2024智能工作 之 用戶體驗增強

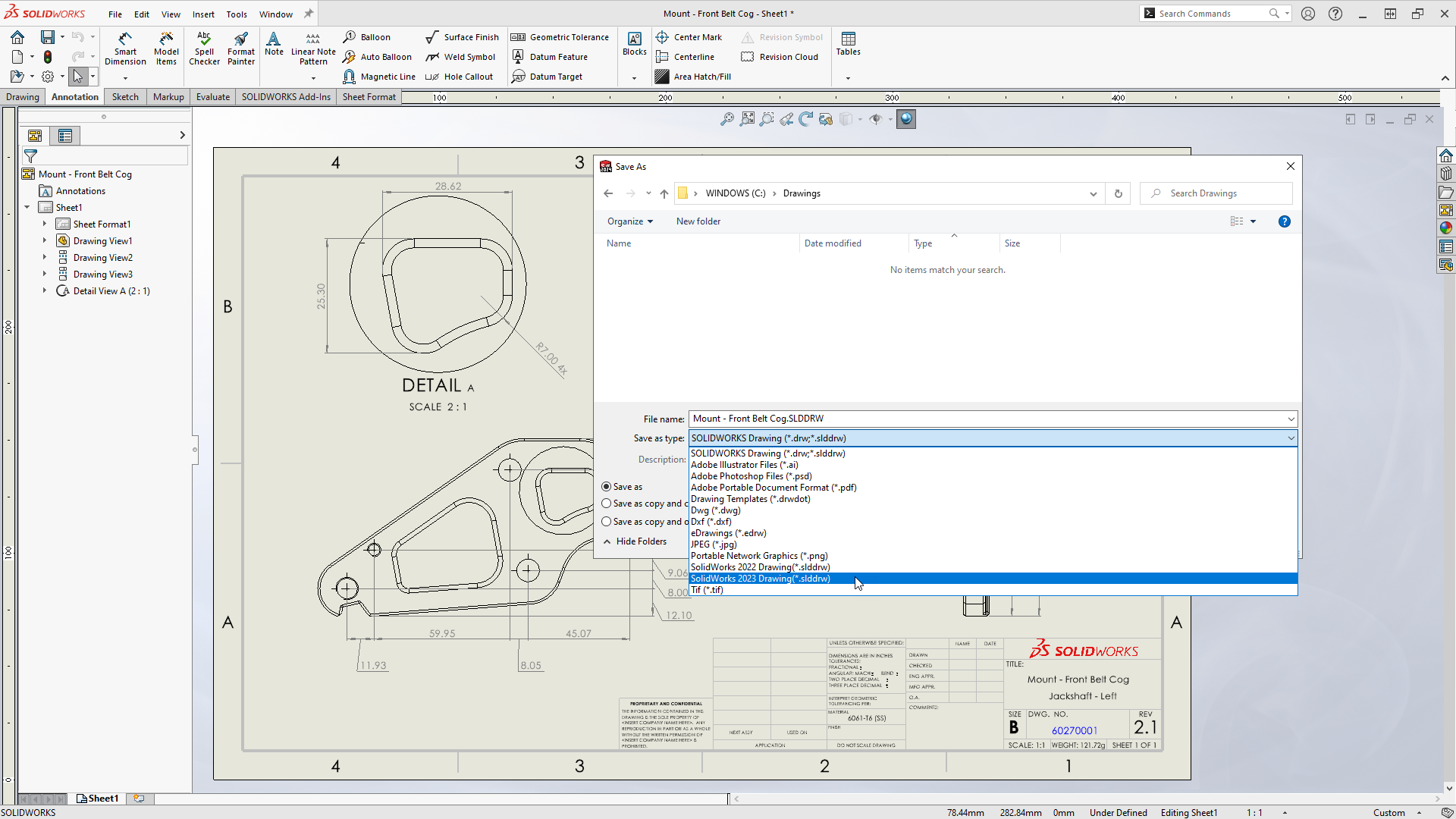

先前版本的兼容性

將文件另存為先前版本，即可與使用舊版本 SOLIDWORKS 的任何人進行協作。將零件、裝配體和工程圖保存為最新版本之前最多兩年的 SOLIDWORKS 版本。
