SOLIDWORKS正版軟件每年的更新都致力于提升用戶的設計效率與體驗，SOLIDWORKS 2025 同樣帶來了眾多改進，下面讓我們快速了解一下在SOLIDWORKS 2025 工程圖與鈑金焊件方面的新功能。

一. SOLIDWORKS工程圖相關

1. 表面粗糙度符號標注

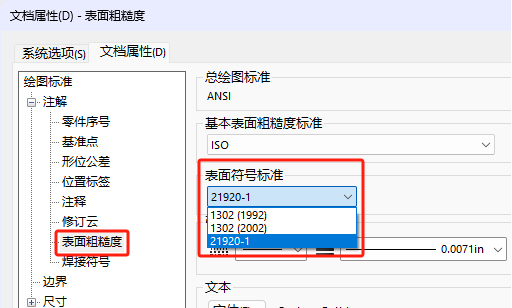

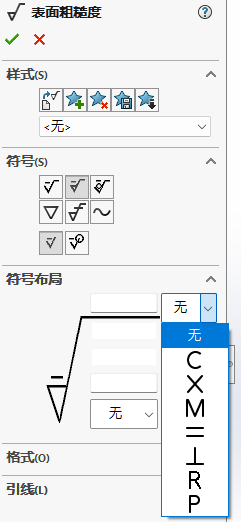

新版本現在將符合更新 ISO 標準 (ISO 21920)

2. 輸出視圖作為塊

DWG/DXF圖紙內容分類做塊

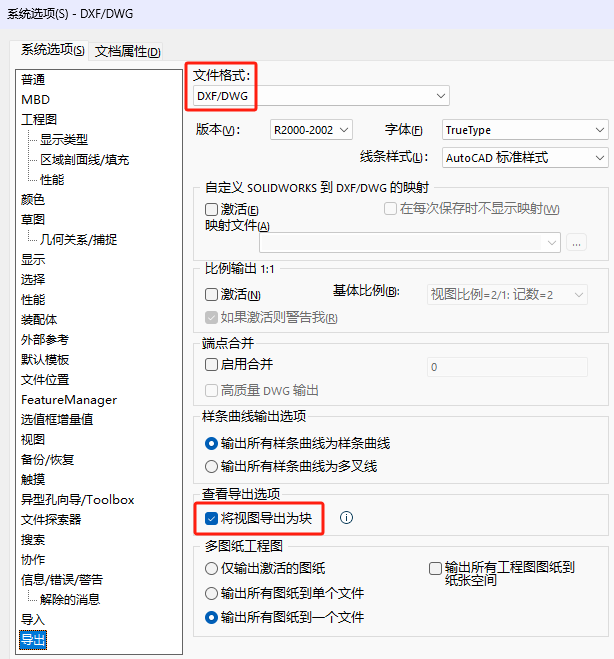

- 當另存為DXF/DWG文件時, 導出選項：將視圖導出為塊，次選項將工程圖中視圖、標注等線段分類做成塊。

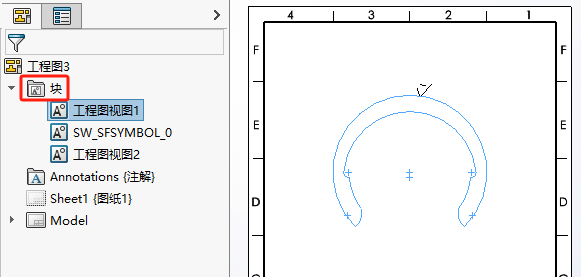

- 方便工程師在二維設計軟件中查看、移動，編輯工程圖，減少不必要的線條錯亂，提升圖紙后期處理的效率。

3. 詳細切割清單

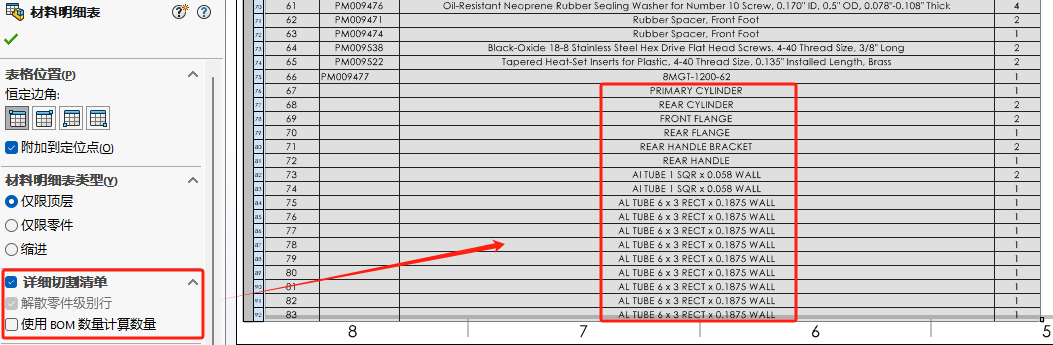

對于詳細切割清單的BOM，現在可以選擇焊件屬性中使用指定的BOM數量統計。

工程圖界面，材料明細表-詳細切割清單中，我們可以勾選-使用BOM數量計算數量選項。

此選項可實現-切割清單的數量欄-顯示我們自定義的統計內容：類似焊件長度，材質等等參數。展示圖紙需要表達的焊件信息，而無需獨立出表計算。

4. 重新加載工程圖

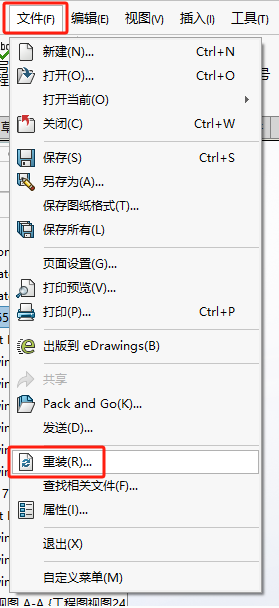

需要將打開編輯的圖紙恢復為最后保存的版本，只需單擊頂部菜單中-文件-重建菜單，即可實現。

二. SOLIDWORKS鈑金及焊件 2025新功能

1. 復制切割清單屬性

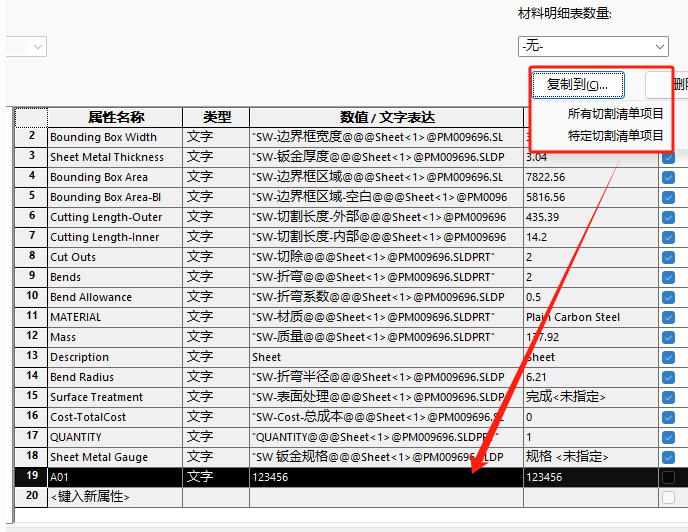

可勾選屬性并將其復制到指定項目或所有項目。實現快速編輯清單內容。減少不必要的重復操作。

2.折彎凹口

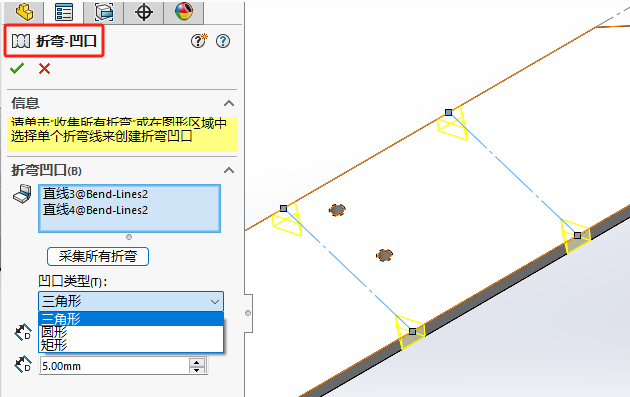

點擊選項中-插入-鈑金-插入折彎-凹口，可以快速創建折彎邊線小記號，凹口可選三角形、圓形或矩形做出分類。幫助操作員將折彎與工裝對齊，實現快速且精準的零件加工。

3.薄片和槽口增強

具有更大的靈活性。

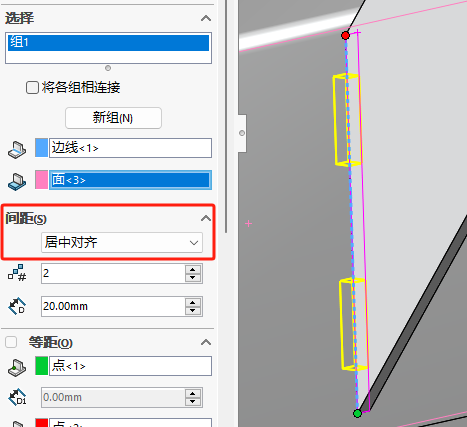

居中對齊

等間距

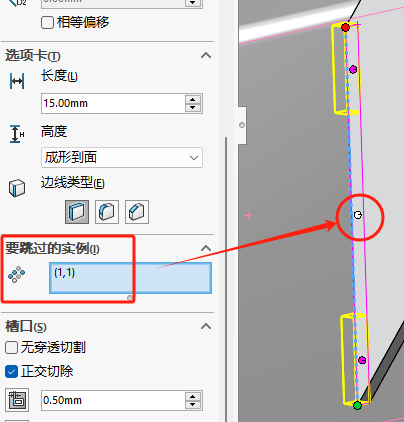

跳過實例

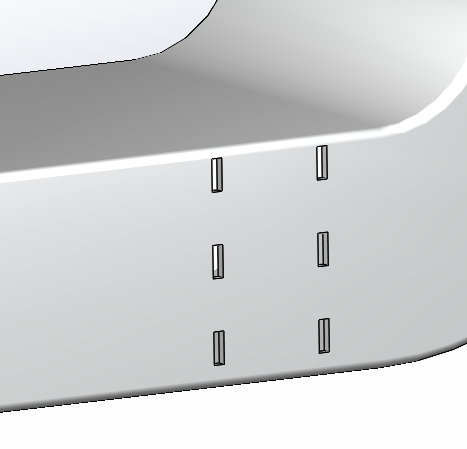

薄片

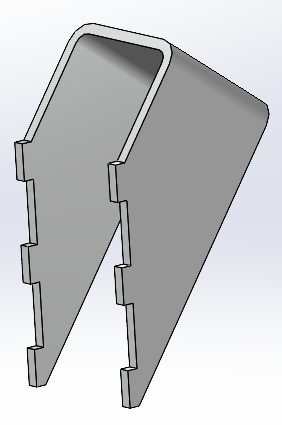

槽口

4.多長度邊線法蘭

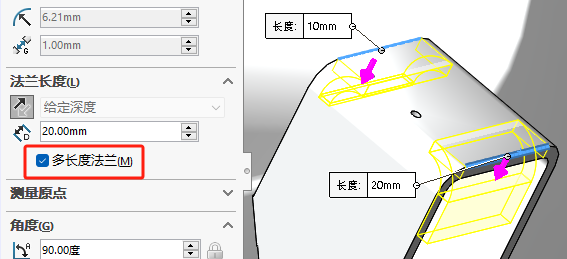

通過多長度法蘭選項，可以一步完成所有邊線法蘭長度的設置。提升邊線法蘭創建速度。

5.允許在復雜輪廓上突出

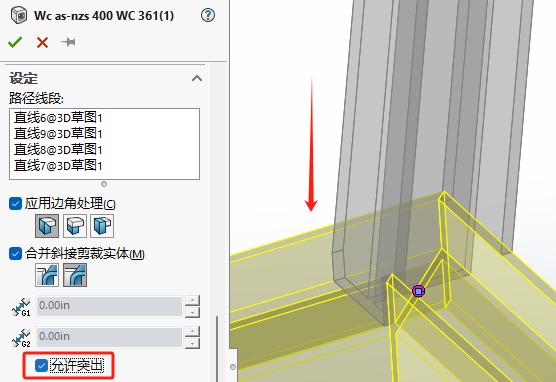

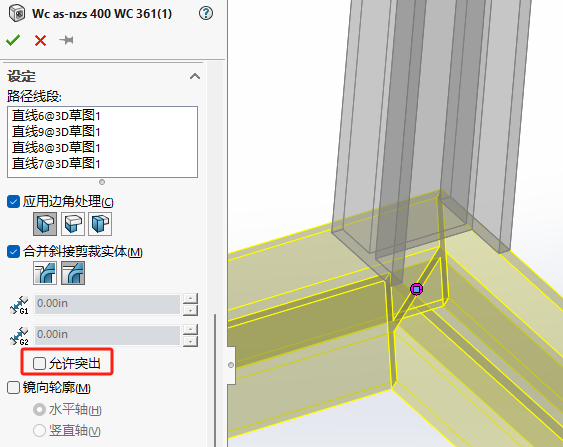

創建焊件時，結構構件中勾選允許突出選項，可將焊件在平面裁剪時延伸至相交模型接觸面。呈現更多焊接狀態可能。

不突出

突出

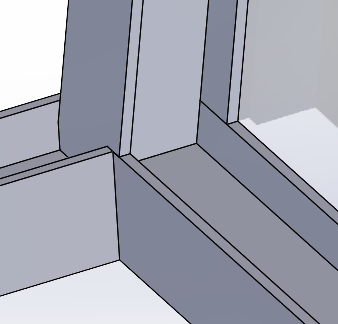

突出效果

6.凹槽焊縫

當實體間存在凹槽或腔體，可生成牢固的焊縫。對于圓周實體，可勾選徑向填充選項表現出實際生產的焊接效果。

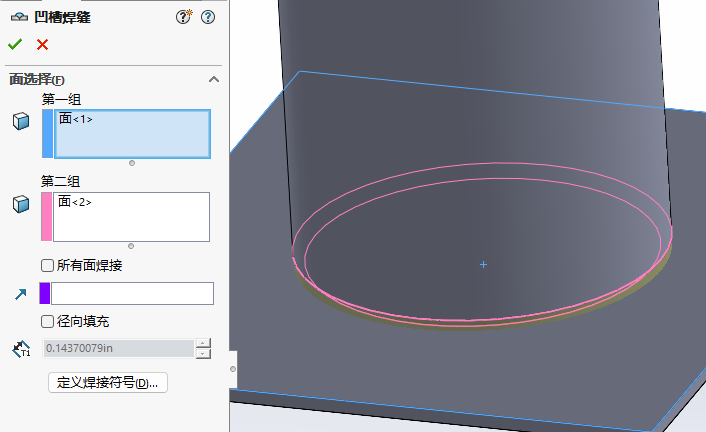

凹槽焊縫

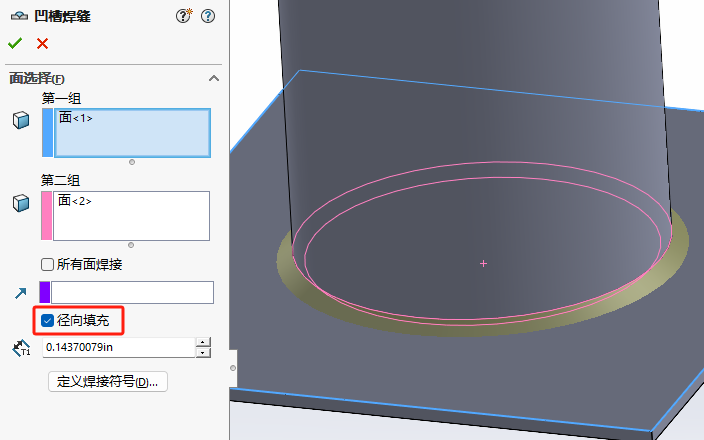

徑向填充

7.切割清單更新性能

優化更新/計算/排序，含有大量的切割清單項目。

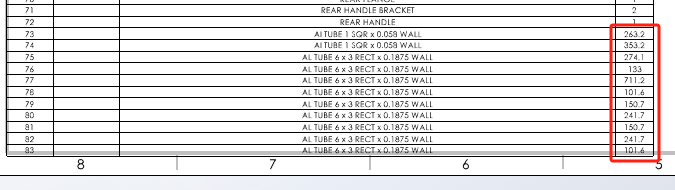

數量統計可自定義內容

修改切割清單屬性-多種物料信息可供選擇

修改后刷新圖紙更新表格內容
